Termopara typu E jest bardzo precyzyjnym czujnikiem temperatury opartym na efekcie Seebeck, składającym się ze stopu niklowego chromu (chromel, elektroda dodatnia) i miedziany stop nikiel (Constantan, elektroda ujemna). Jest znany z szerokiego zakresu pomiaru temperatury, wysokiej czułości i doskonałej stabilności i jest szeroko stosowany w branży, badaniach naukowych i monitorowaniu temperatur w ekstremalnych środowiskach.

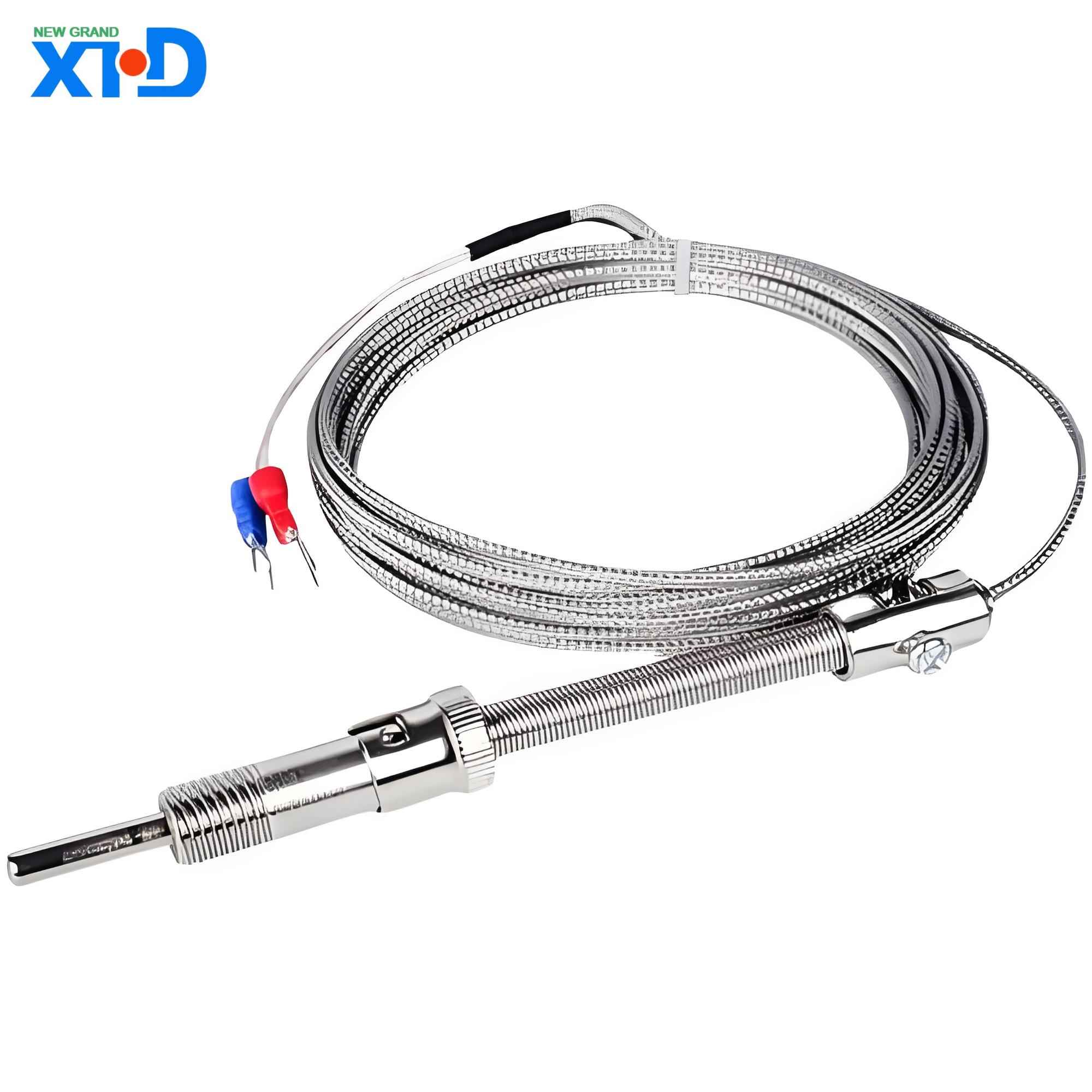

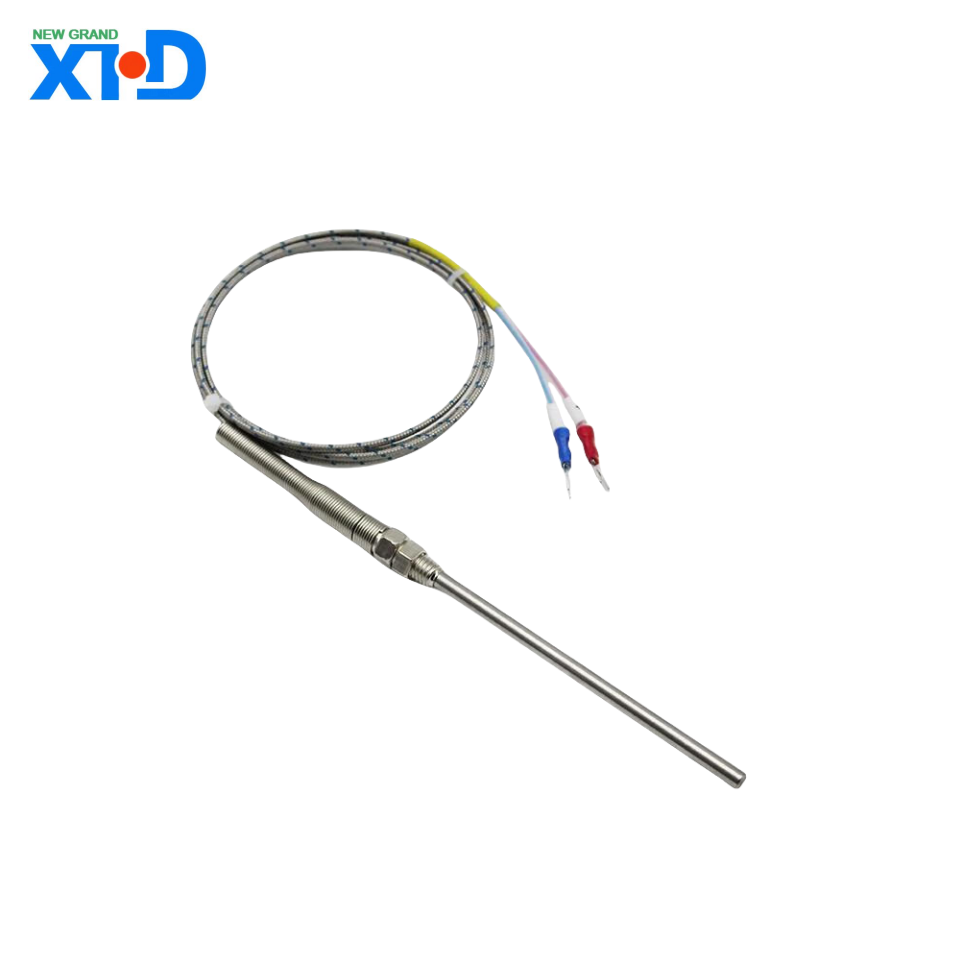

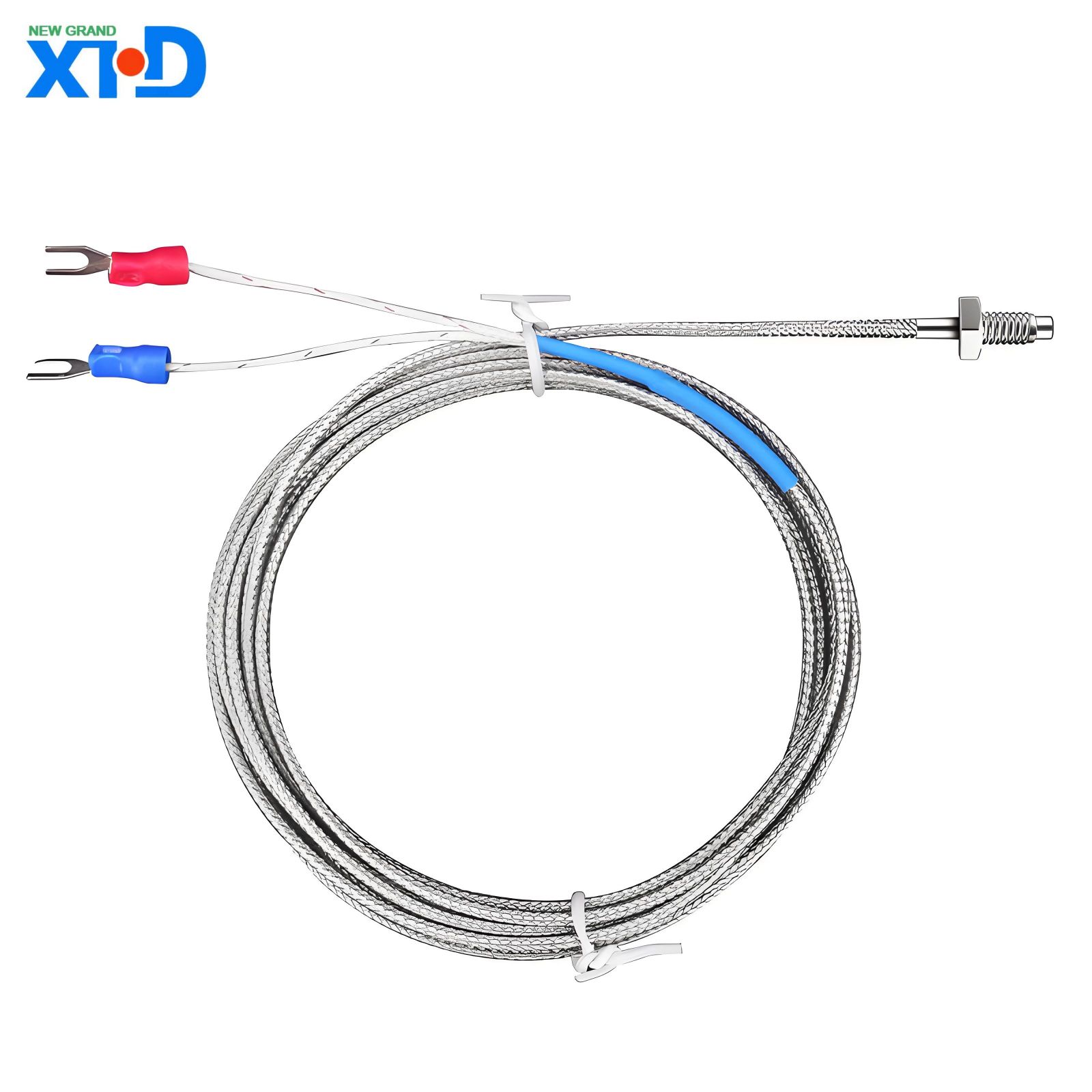

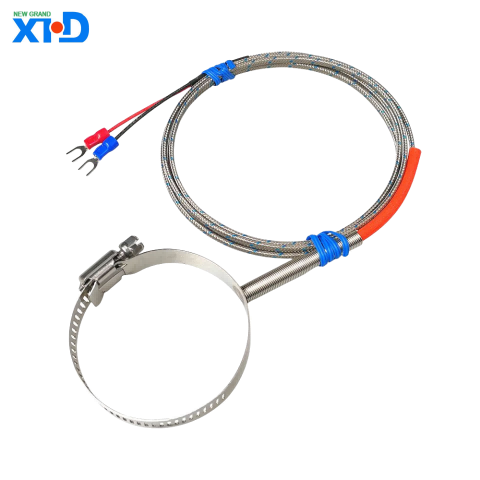

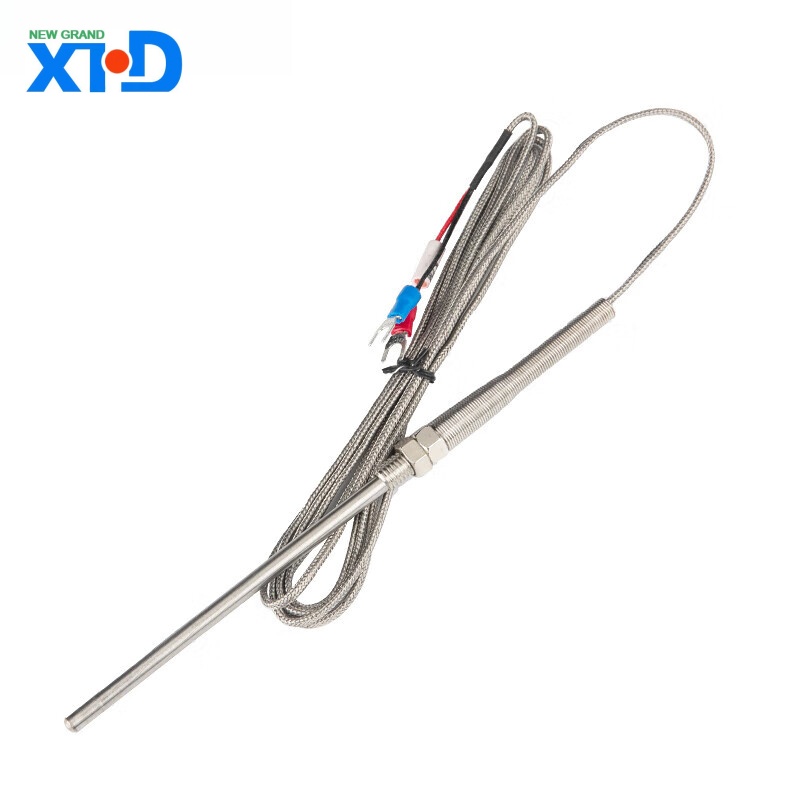

Wprowadzenie do produktów termopary typu E
1 、 Przegląd
Termopara typu E jest bardzo precyzyjnym czujnikiem temperatury opartym na efekcie Seebeck, składającym się ze stopu niklowego chromu (chromel, elektroda dodatnia) i miedziany stop nikiel (Constantan, elektroda ujemna). Jest znany z szerokiego zakresu pomiaru temperatury, wysokiej czułości i doskonałej stabilności i jest szeroko stosowany w branży, badaniach naukowych i monitorowaniu temperatur w ekstremalnych środowiskach.
2 、 Parametry podstawowe
Specyfikacje parametrów
Zakres pomiaru temperatury -200 ° C do+900 ° C (krótkoterminowy pik do 1000 ° C)
Czułość 68 µ V/° C (najwyższa w całym zakresie, o ponad 35% wyższy niż typ K/J)
Standardowa dokładność ± 1,7 ° C lub ± 0,5% (0 ° C do 900 ° C); Niska temperatura ± 1,7 ° C (-200 ° C do 0 ° C)
Międzynarodowy standard IEC 60584-1 ASTM E230 、 GB/T 16839
Średnica drutu 0,2 mm ~ 3,0 mm (opcjonalna zbroja/gołe drut)
Czas odpowiedzi odsłonięty typ: 0,05 ~ 1 sekunda (w gazie); Z rurką ochronną: 1-30 sekund (w zależności od materiału i średnicy)
3 、 Materiały i struktura
Elektroda dodatnia (EP): stop nikiel (chromel, 90% Ni+10% Cr)
Elektroda ujemna (EN): stop miedziany (Constantan, 55% z+45% Ni)
Warstwa izolacyjnego: tlenek magnezu (MGO) lub ceramiczny (odporność na temperaturę powyżej 1800 ° C)
Materiał z pochwy: 304 stal nierdzewna (uniwersalna), Inconel 600 (wysoka temperatura), tantalum (silne środowisko korozyjne)
4 、 Unikalne zalety
Wysoka wrażliwość
Sygnał wyjściowy 68 µ V/° C znacznie przekracza sygnał typu K (41 µ v/° C) i J (55 µ V/° C), co czyni go szczególnie odpowiednim do wykrywania małych różnic temperaturowych (takich jak laboratoryjne instrumenty precyzyjne).
.
.
Możliwość adaptacji szerokiej temperatury
.
Doskonała wydajność o niskiej temperaturze:-Przy 200 ° C błąd wynosi tylko ± 1,7 ° C, co jest lepsze niż termopara typu T (Copper Constantan).
Odporność na utlenianie w wysokiej temperaturze: jego stabilność jest lepsza niż stabilność typu J (żelazo Constantan) w atmosferze utleniającej.
.
Odporność na korozję
Materiał elektrody ujemnej Constantan ma silną odporność na słabe środowiska kwasowe i alkaliczne i jest odpowiedni do chemicznych naczyń reakcyjnych i sprzętu do przetwarzania spożywczego.
.
.
Wysoka opłacalność
Koszt jest niższy niż w przypadku termopar metali szlachetnych (takich jak platyna Rhode typu S) i można go bezpośrednio podłączyć do systemów PLC lub DAQ bez potrzeby zewnętrznych obwodów wzmocnienia.
.
5 、 Scenariusze aplikacji
Sektor przemysłowy
Metallurgia: Monitorowanie temperatury krystalizatora maszyny do odlewania (800 ~ 900 ° C)
Energia: Wykrywanie temperatury wydechu turbiny gazowej (wymaga osłonki niewygodnej)
Pole badawcze
Eksperyment w niskiej temperaturze materiałów nadprzewodzących (z ciekłym układem chłodzenia azotu)
Test próżni termicznego statku kosmicznego (-150 ° C do+250 ° C Cykl)
W dziedzinie życia ludzi
Sprzęt do sterylizacji żywności (środowisko parowe pod wysokim ciśnieniem, błąd temperatury <± 1 ° C)
Magazynowe przechowywanie kriogeniczne (-80 ° C ultra-niską lodówkę temperaturową)
6 、 Przewodnik wyboru
Model Przykład obowiązujący scenariusze Zalecana konfiguracja
E-3M-1000-SS304 Universal Industrial Furnace (0 ~ 800 ° C) 3 mm pancerz, osłona ze stali nierdzewnej, izolacja ceramiczna z podwójnym otworem
E-1,5M-200 Test silnika Aircraft (środowisko korozji o wysokiej temperaturze) 1,5 mm mikro sonda, Inconel 600 Sheath
E-FEP-260 Silne środowisko kwasowe (takie jak zbiornik galwaniczny) z izolacją FEP i rurką ochrony tantalu
7 、 Instalacja i konserwacja
Punkty instalacyjne
Unikaj naprężenia mechanicznego: promień zginania ≥ 5 -krotność średnicy drutu, aby zapobiec pęknięciu drutu termopary.
Kompensacja zimna: należy ją połączyć z czujnikiem punktu zamrażania lub modułem kompensacji elektronicznej (taki jak MAX31855).
Sugestie dotyczące konserwacji
Regularna kalibracja: weryfikuj dokładność co 6 miesięcy za pomocą pieca suchej studni (patrz ASTM E2847).
Obróbka zanieczyszczenia: Jeśli elektroda ujemna utlenia się i zmienia czarną, wyczyść ją 10% kwasem solnym i wytrzyj alkohol.
8 、 Często zadawane pytania i odpowiedzi
P1: Czy sygnał wyjściowy znacznie się zmienia?
Powód: zimny koniec nie kompensowany lub zakłócenia elektromagnetyczne (takie jak w pobliżu konwertera częstotliwości).
Rozwiązanie: Zainstaluj warstwę osłoną i użyj izolowanego nadajnika temperatury.
P2: Krótka żywotność w zakresie wysokiej temperatury?
Powód: Materiał osłony nie jest odporny na utlenianie (takie jak niewłaściwe użycie 304 stali nierdzewnej powyżej 900 ° C).
Rozwiązanie: Wymień Inconel 601 Pochwa lub sonda powlekana ceramiczna.
9 、 Podsumowanie
Termopary typu E są idealnym wyborem do pomiarów średniej i niskiej temperatury ze względu na ich wysoką czułość, szeroki zakres i silną zdolność adaptacyjną środowiskową. Dostosowane projekty dla różnych warunków pracy, takie jak zminiaturyzowane sondy lub specjalne materiały do pochwy, mogą dodatkowo optymalizować wydajność i koszty. W przypadku ekstremalnych scenariuszy środowiskowych, takich jak promieniowanie jądrowe lub bardzo wysokie napięcie, zaleca się użycie dedykowanego modułu kondycjonowania sygnału.
