Termistor PT100 jest wysokim precyzyjnym czujnikiem temperatury opartym na charakterystyce zależnej od temperatury oporności platyny (PT), nazwanej na podstawie wartości rezystancji 100 Ω przy 0 ℃ (PT oznacza platynę). Jako element podstawowy w dziedzinie pomiaru temperatury przemysłowej PT100 jest szeroko stosowany w scenariuszach pomiaru temperatury w zakresie od -200 ℃ do+850 ℃ ze względu na wysoką stabilność, dobrą liniowość i silną zdolność przeciwdziałania interferencji. Jest to standardowy element wykrywania temperatury w przemyśle procesowym, laboratoriach i precyzyjnym sprzęcie.

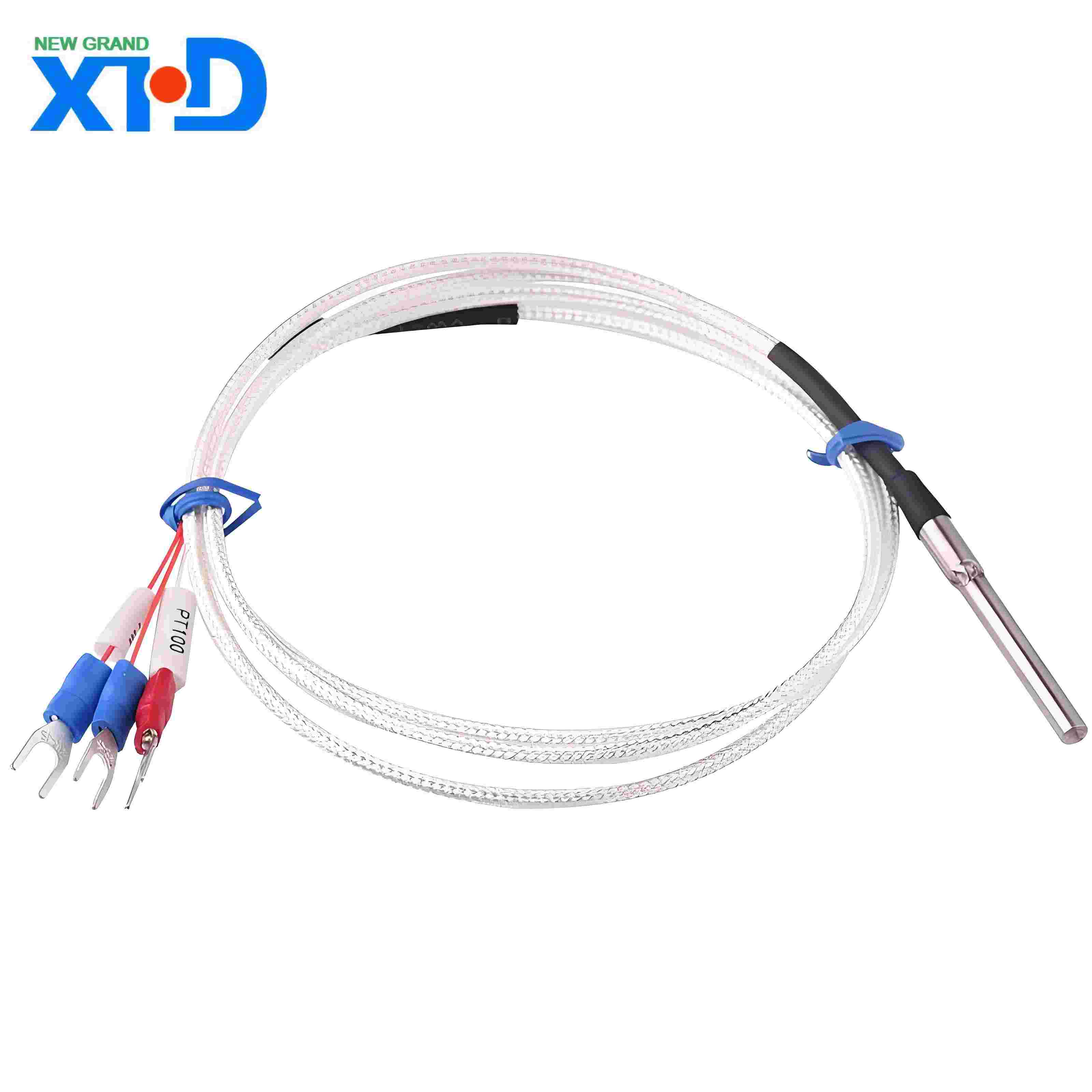

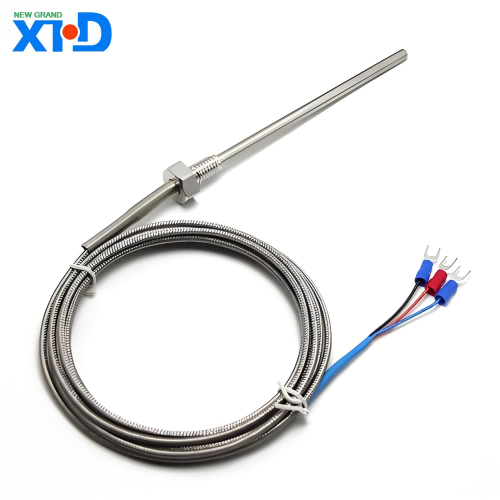

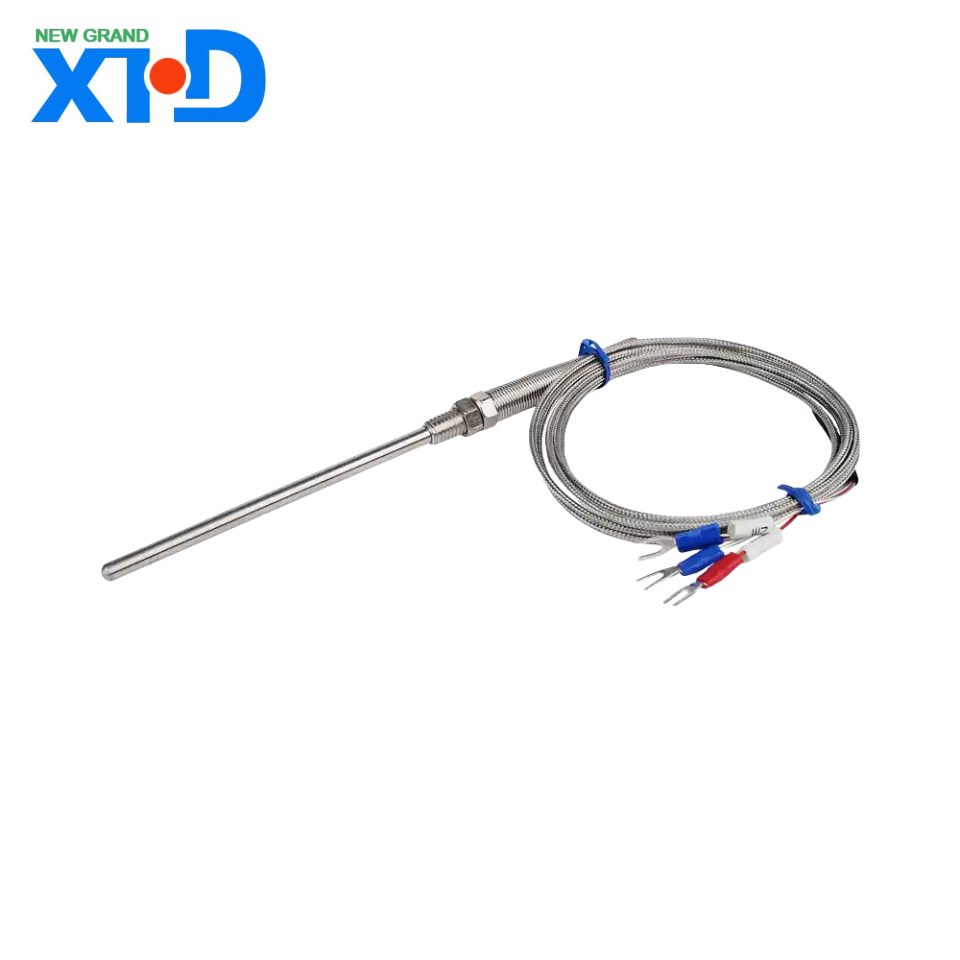

Wprowadzenie produktu PT100 Thermistor
1 、 Przegląd produktu
Termistor PT100 jest wysokim precyzyjnym czujnikiem temperatury opartym na charakterystyce zależnej od temperatury oporności platyny (PT), nazwanej na podstawie wartości rezystancji 100 Ω przy 0 ℃ (PT oznacza platynę). Jako element podstawowy w dziedzinie pomiaru temperatury przemysłowej PT100 jest szeroko stosowany w scenariuszach pomiaru temperatury w zakresie od -200 ℃ do+850 ℃ ze względu na wysoką stabilność, dobrą liniowość i silną zdolność przeciwdziałania interferencji. Jest to standardowy element wykrywania temperatury w przemyśle procesowym, laboratoriach i precyzyjnym sprzęcie.
2 、 Zasada pracy
PT100 należy do kategorii detektora temperatury oporności (RTD), a jego zasada pracy różni się od zasady termopary (na podstawie efektu termoelektrycznego):
Związek temperatury oporności: Oporność rezystorów platyny wzrasta w przybliżeniu liniowo wraz z temperaturą, po tabeli podziału określonej w międzynarodowym standardowym standardowym IEC 60751.
Matematyczna formuła:
· 0 ℃ ~ 850 ℃ ： R (T) = R0 (1+at+Bt2) r (t) = r0 (1+at+bt2)
· -200 ℃ ~ 0 ℃ ： R (t) = r0 [1+at+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t -100 ℃) t3]
Wśród nich R0 = 100 Ω R0 = 100 Ω, A/B/C są charakterystycznymi stałymi materiału platynowego.
3 、 Parametry podstawowe i wydajność
Wskaźniki techniczne parametry
Zakres pomiaru temperatury -200 ℃ ~+850 ℃ (model konwencjonalny)
Dokładność klasy A (± 0,15 ℃ @ 0 ℃)/klasa B (± 0,3 ℃ @ 0 ℃)
Czas reakcji termicznej <10 sekund (w zależności od struktury sondy i średniej prędkości przepływu)
Rodzaje systemów drutowych: system 2-wire (ekonomiczny), system 3-wire (powszechnie używany), system 4-wire (bardzo precyzyjna)
Poziom ochrony IP65/IP67 (typ opancerzony może osiągnąć IP68)
Stabilność długoterminowa <0,1 ℃/rok (typowa wartość)
4 、 Struktura produktu
Rezystor termiczny PT100 składa się z następujących komponentów:
Element wykrywania temperatury: wykonany z platynowego uzwojenia drutu o wysokiej czystości lub procesu cienkiego warstwy, zamkniętej w podłożu ceramicznym lub szklanym.
Rękaw ochronny: Opcje materiałów obejmują stal nierdzewną (304/316), Hastelloy itp., Które są odporne na korozję i odporne na wysokie ciśnienie.
Rodzaj ołowiu: Drut odporny na wysoką temperaturę (taki jak srebrny drut miedziany, drut niklu) lub kabel izolowany minerał (kabel MI).
Poleżenia: typu eksplozji, wodoodporności lub zwykłego typu, odpowiednie dla różnych środowisk instalacyjnych.
Wspólne formy strukturalne:
Typ pancerny: Ekapsuowany elastyczną płaską metalową, doskonałą wydajność sejsmiczną, odpowiednią dla małych przestrzeni.
Prefabrykowane: podzielona konstrukcja, łatwy do zastąpienia komponentów wykrywania temperatury.
5 、 Pola aplikacyjne
Kontrola procesu przemysłowego: Monitorowanie temperatury chemicznych naczyń reakcyjnych, rurociągów naftowych i pieców metalurgicznych.
Pomiar precyzyjnego laboratoryjnego: komora stałej temperatury, komora testowania środowiska, instrumenty badań naukowych.
Energia i moc: Monitorowanie temperatury kotła, pomiar temperatury uzwojenia transformatora.
Żywność i medycyna: sprzęt sterylizacyjny, transport łańcucha chłodniczego, bioreaktory.
6 、 Zalety produktu
Wysoka precyzja i powtarzalność: lepsza od termopar, odpowiednia do precyzyjnych pomiarów na poziomie ± 0,1 ℃.
Szeroki zakres temperatur: obejmujący -200 ℃ do+850 ℃, zaspokojenie większości potrzeb przemysłowych.
Silna zdolność przeciw interferencji: Możliwość sygnału rezystancyjnego jest mniej wpływowy interferencja elektromagnetyczna.
Standaryzowany projekt: zgodny ze standardami międzynarodowymi/krajowymi, takimi jak IEC 60751 i GB/T 30121.
7 、 Przewodnik wyboru
Przy wyborze PT100 należy określić następujące parametry:
Zakres pomiaru temperatury i dokładność: Wybierz klasę A/B zgodnie z rzeczywistymi potrzebami.
Metoda instalacyjna: Fifiracja gwintowana (M8 × 1, G1/2 itp.), Instalacja kołnierza lub bezpośrednie wstawianie.
Wymagania środowiskowe: Hastelloy Casing należy wybrać do mediów korozyjnych; Rękawy rozpraszania ciepła muszą być instalowane w środowiskach pod wysokim ciśnieniem.
Dopasowanie sygnału wyjściowego: system 3-przewodowy może wyeliminować błędy rezystancji ołowiu, podczas gdy układ 4-wire jest odpowiedni do pomiarów poziomu laboratoryjnego.
8 、 Instalacja i konserwacja
Punkty instalacyjne:
Upewnij się, że obszar wykrywania temperatury jest w pełni kontakt z zmierzonym pożywką, a głębokość wstawienia wynosi ≥ 15 -krotność średnicy rurki ochronnej.
Unikaj pęknięcia drutu spowodowanego naprężeniem mechanicznym lub wibracji.
Sugestie dotyczące konserwacji:
Regularna kalibracja (zalecany cykl 12 miesięcy).
Wyczyść skalowanie powierzchni sondy i sprawdź stan utleniania zacisków okablowania.
9 、 środki ostrożności
PT100 musi być używany w połączeniu ze specjalistycznymi nadajnikami lub instrumentami i nie można go bezpośrednio podłączyć do zwykłych urządzeń wejściowych napięcia.
Unikaj stosowania w środowiskach z silnymi pola magnetycznym lub nagłe zmiany temperatury.
Zaleca się stosowanie termopar typu S, gdy temperatura przekracza 850 ℃.
Dzięki powyższym charakterystyce termistor PT100 stał się niezbędnym rozwiązaniem wykrywania temperatury w dziedzinie automatyzacji przemysłowej. Aby uzyskać dalsze specyfikacje techniczne lub dostosowane usługi, skontaktuj się z naszym zespołem inżynieryjnym.
