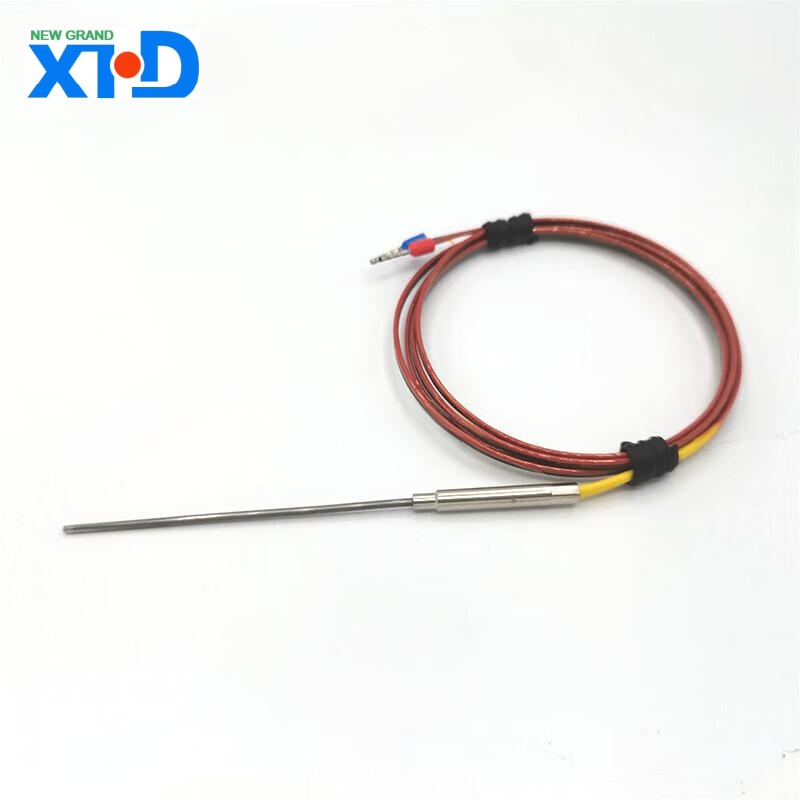

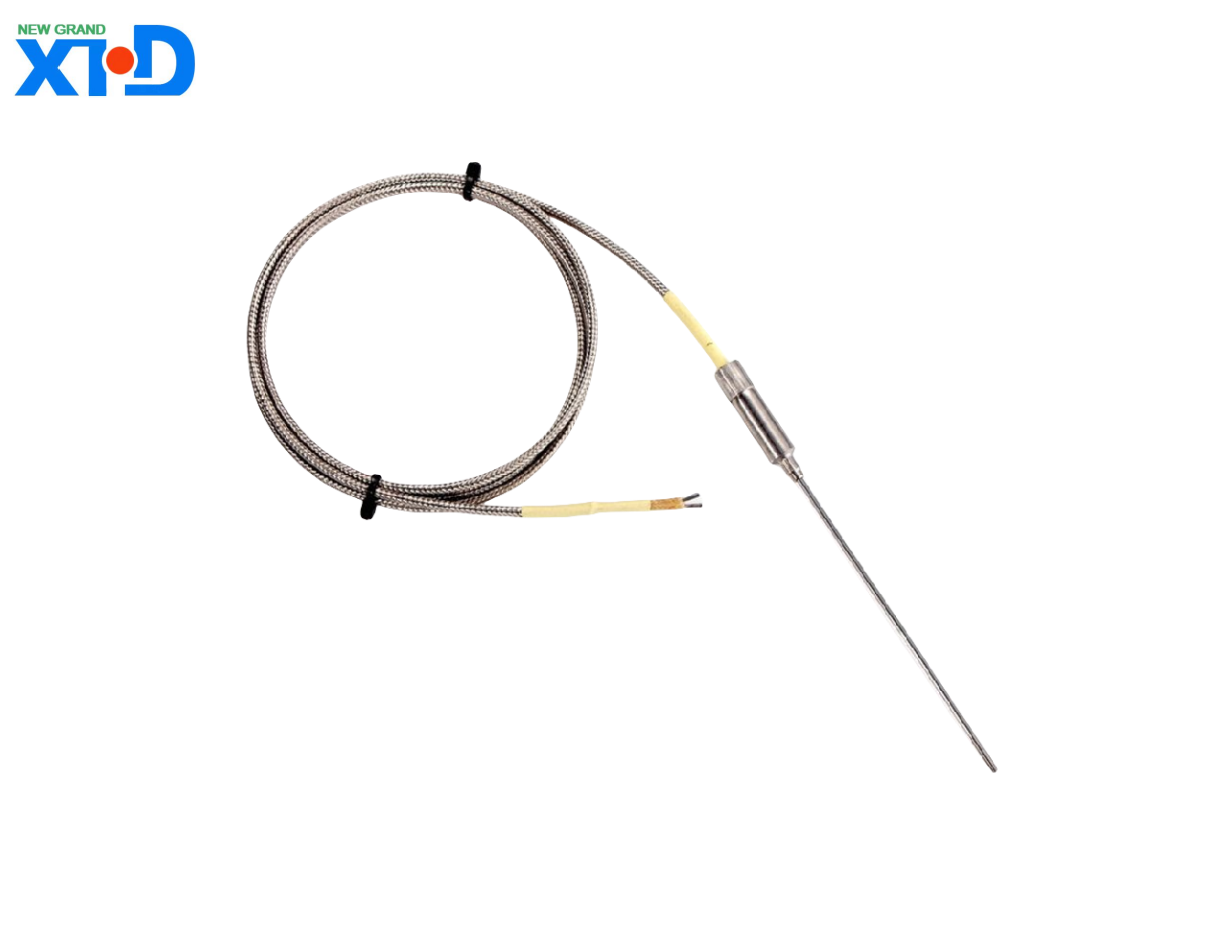

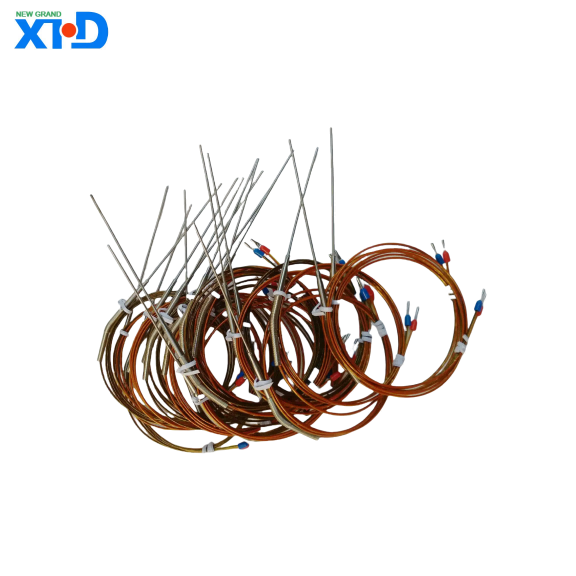

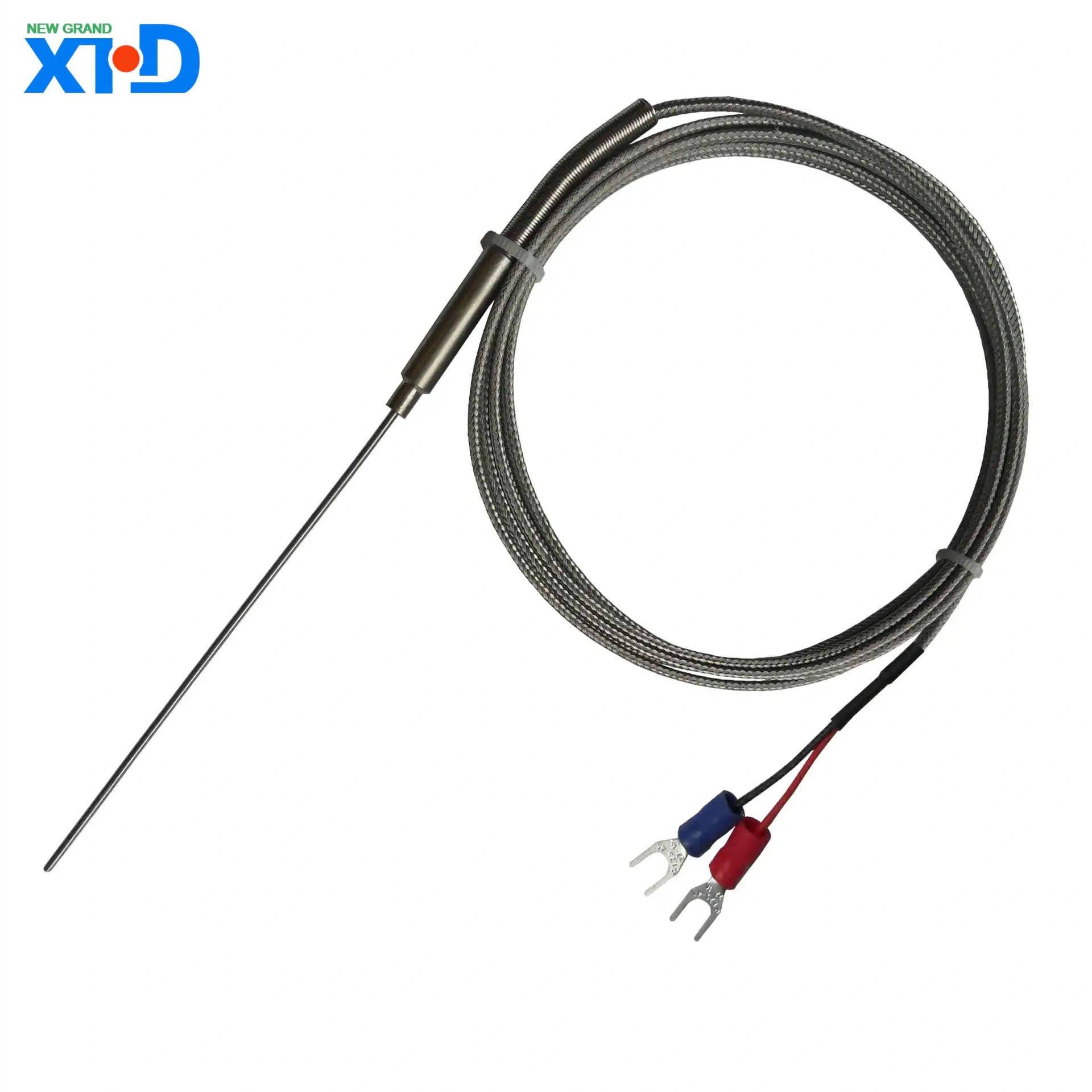

Termopara typu J jest czujnikiem temperatury opartej na zasadzie efektu termoelektrycznego, składającego się z dwóch materiałów przewodowych: żelaza (FE) i stopu miedzi (CUNI). Jego zakres temperatury pracy wynosi od 0 ° C do 750 ° C (do 1000 ° C w krótkim czasie) i ma charakterystykę niskiej kosztów, wysokiej czułości i dobrej stabilności. Jest szeroko stosowany w pomiarze temperatury i kontroli w branżach, badaniach naukowych, energii i innych dziedzinach.
Szczegółowe wprowadzenie termopary typu J.
1 、 Przegląd produktu
Termopara typu J jest czujnikiem temperatury opartej na zasadzie efektu termoelektrycznego, składającego się z dwóch materiałów przewodowych: żelaza (FE) i stopu miedzi (CUNI). Jego zakres temperatury pracy wynosi od 0 ° C do 750 ° C (do 1000 ° C w krótkim czasie) i ma charakterystykę niskiej kosztów, wysokiej czułości i dobrej stabilności. Jest szeroko stosowany w pomiarze temperatury i kontroli w branżach, badaniach naukowych, energii i innych dziedzinach.
2 、 Funkcje produktu
Szeroki zakres temperatur
Standardowy zakres pomiaru temperatury: od 0 ° C do 750 ° C, z krótkoterminową tolerancją temperatury do 1000 ° C (wymagającą specjalnej obudowy ochronnej).
Nadaje się do scenariuszy średniej do wysokiej temperatury, szczególnie wykazując doskonałą wydajność w zmniejszaniu atmosfery.
Wysoka wrażliwość i szybkość reakcji
Współczynnik termoelektryczny wynosi około 50-55 μ V/° C, a czułość jest znacznie wyższa niż w czułości termopar typu K, co czyni go odpowiednim do wykrywania małych zmian temperatury.
Szybki czas reakcji (w milisekundach), odpowiedni do dynamicznego monitorowania temperatury.
Ekonomiczne i praktyczne
Niski koszt surowca, wysoka opłacalność, odpowiednia do zastosowań przemysłowych na dużą skalę.
Zdolność adaptacji środowiskowej
Odporny na redukującą atmosferę: stabilny w zmniejszaniu gazów, takich jak wodór i tlenek węgla.
Nie nadaje się do środowisk wysoce utleniających: żelazo jest podatne na utlenianie w wysokich temperaturach i należy je stosować w połączeniu z rękawami ochronnymi.
Standaryzacja i zgodność
Zgodnie z międzynarodowymi standardami (IEC 584-3, ASTM E230) i kompatybilny z głównym instrumentami kontroli temperatury.
3 、 Parametry techniczne
Specyfikacje parametrów
Zakres pomiaru temperatury: od 0 ° C do 750 ° C (konwencjonalny)
Krótkoterminowa granica oporu temperatury 1000 ° C (wymaga specjalnej osłony ochronnej)
Poziom dokładności ± 2,2 ° C lub ± 0,75% (standard IEC)
Specyfikacja średnicy drutu 0,2 mm do 3,2 mm (możliwe do dostosowywania)
Materiał izolacyjny Szklany Fibre PTFE 、 Ceramika
Materiał z pochwy: 304/316 stal nierdzewna, Inconel itp.
Napięcie poziomu mollowego sygnału wyjściowego (MV)
4 、 Pola aplikacji
Kontrola procesu przemysłowego
Przemysł metalurgiczny: Monitorowanie temperatury pieców o wysokiej temperaturze i sprzętu do oczyszczania cieplnego.
Przemysł petrochemiczny: Pomiar temperatury zmniejszającej atmosferę w rurociągach i naczyniach reakcyjnych.
Energia i energia elektryczna
Monitorowanie temperatury wydechu z kotła i turbiny gazowej.
Przetwórstwo spożywcze
Kontrola temperatury sprzętu do pieczenia i zbiorników sterylizacyjnych (wymagających osłon ochronnych o stopniu żywności).
Badania laboratoryjne
Testowanie wydajności w wysokiej temperaturze materiałów i eksperymentów symulacji środowiska.
5 、 Środki ostrożności instalacji i użytkowania
Wymagania instalacyjne
Unikaj długotrwałego stosowania w wysoce utleniającej atmosferze (takich jak środowiska bogate w tlen).
Promień zginania powinien wynosić ≥ 5 -krotność średnicy drutu, aby zapobiec pęknięciu drutu termopary.
Zimny koniec (koniec odniesienia) musi utrzymać stabilność temperatury lub użyć zimnego obwodu kompensacji końcowej.
Sugestie dotyczące konserwacji
Regularna kalibracja (zalecana co 6-12 miesięcy).
Sprawdź, czy osłona ochronna jest skorodowana lub uszkodzona, i wymień ją niezwłocznie.
Powszechne obsługi błędów
Dryf sygnałowy: może być spowodowane utlenianiem, a termopara musi zostać wymieniona lub trzeba ulepszyć rękaw ochronny.
Otwarte obwód: Sprawdź, czy zaciski okablowania lub przewody termopary są zepsute.
6 、 Przewodnik wyboru
Wybierz następującą konfigurację w oparciu o rzeczywiste potrzeby:
Zakres temperatury: typ konwencjonalny (0-750 ° C) lub typ wysokiej temperatury (z ceramiczną osłoną).
Medium środowiskowe: Barze typu drutu jest wybierane do zmniejszenia środowiska gazowego, a osłona ze stali nierdzewnej jest wybierana do środowiska korozyjnego.
Metody instalacji: fiksacja gwintowana, instalacja kołnierza lub elastyczna sonda.
Interfejs wyjściowy: standardowe pudełko przyłączeniowe, wtyczka lotnicza lub moduł transmisji bezprzewodowej (dostosowany).
7 、 Po usłudze sprzedaży i wsparcie
Okres gwarancji: 12 miesięcy (obrażenia bez ludzkiego).
Wsparcie techniczne: Zapewnij wytyczne instalacyjne, diagnozę błędów i usługi kalibracji.
Dostosowana usługa: Obsługuje niestandardowe rozmiary, specjalne materiały osłonkowe lub projekty przedłużacze.
Streszczenie
Termopary typu J są idealnym wyborem dla scenariuszy pomiaru średniej i wysokiej temperatury ze względu na ich wysoką opłacalność, doskonałą zdolność adaptacyjną do zmniejszania atmosfery i szybkiej reakcji. Właściwy wybór i standaryzowana instalacja mogą zapewnić długoterminowe stabilne działanie i zaspokoić różnorodne potrzeby dziedzin badań przemysłowych i naukowych.
Jeśli potrzebujesz dalszych parametrów technicznych lub niestandardowych rozwiązań, skontaktuj się z naszym zespołem inżynieryjnym!
