Termopara typu S (skala S) jest rozpoznawaną na całym świecie termoparą metali szlachetnych, składającą się z platynowego stopu Rhodium (Platinum 90%, Rhodium 10%) jako elektrody dodatniej (SP) i czystej platyny jako elektrody ujemnej (SN). Ze względu na doskonałą oporność w wysokiej temperaturze, wysoką precyzję i długoterminową stabilność, jest szeroko stosowany w przemysłowych pomiarach wysokiej temperatury, eksperymentach badań naukowych i precyzyjnych polach przyrządów, szczególnie odpowiednich do utleniania i bezwładnego środowiska atmosfery.

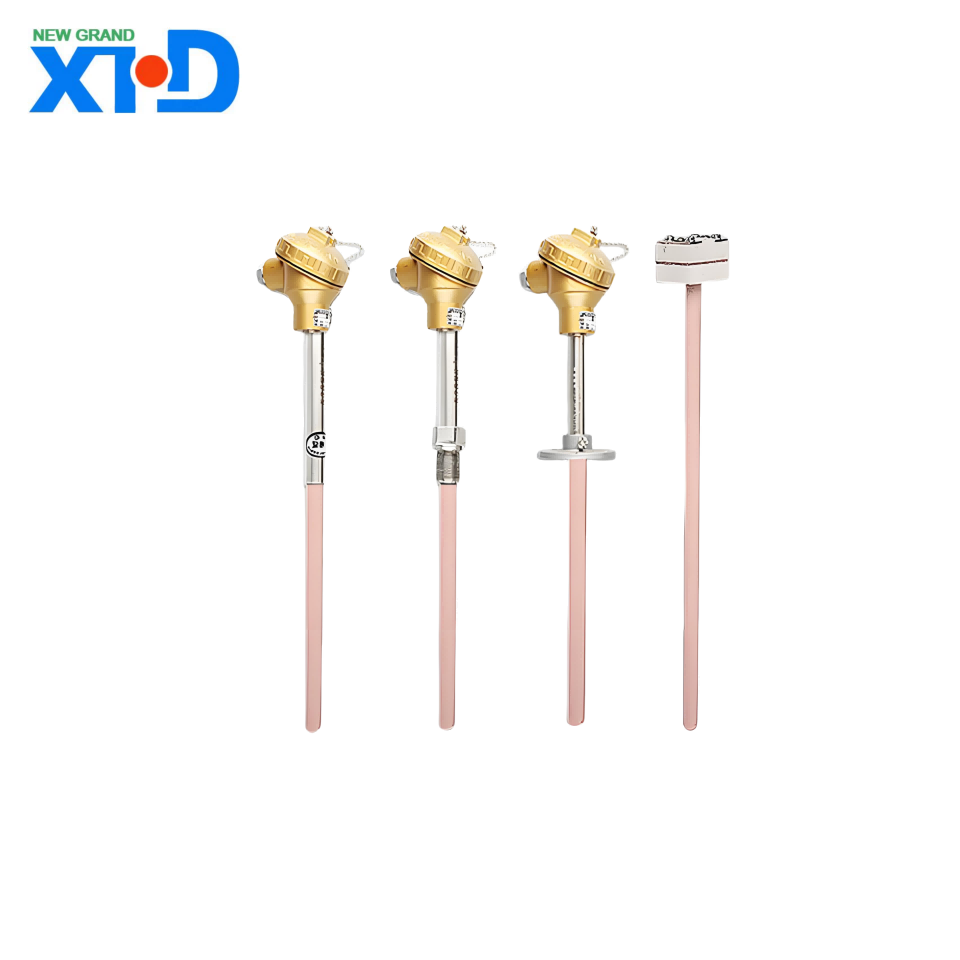

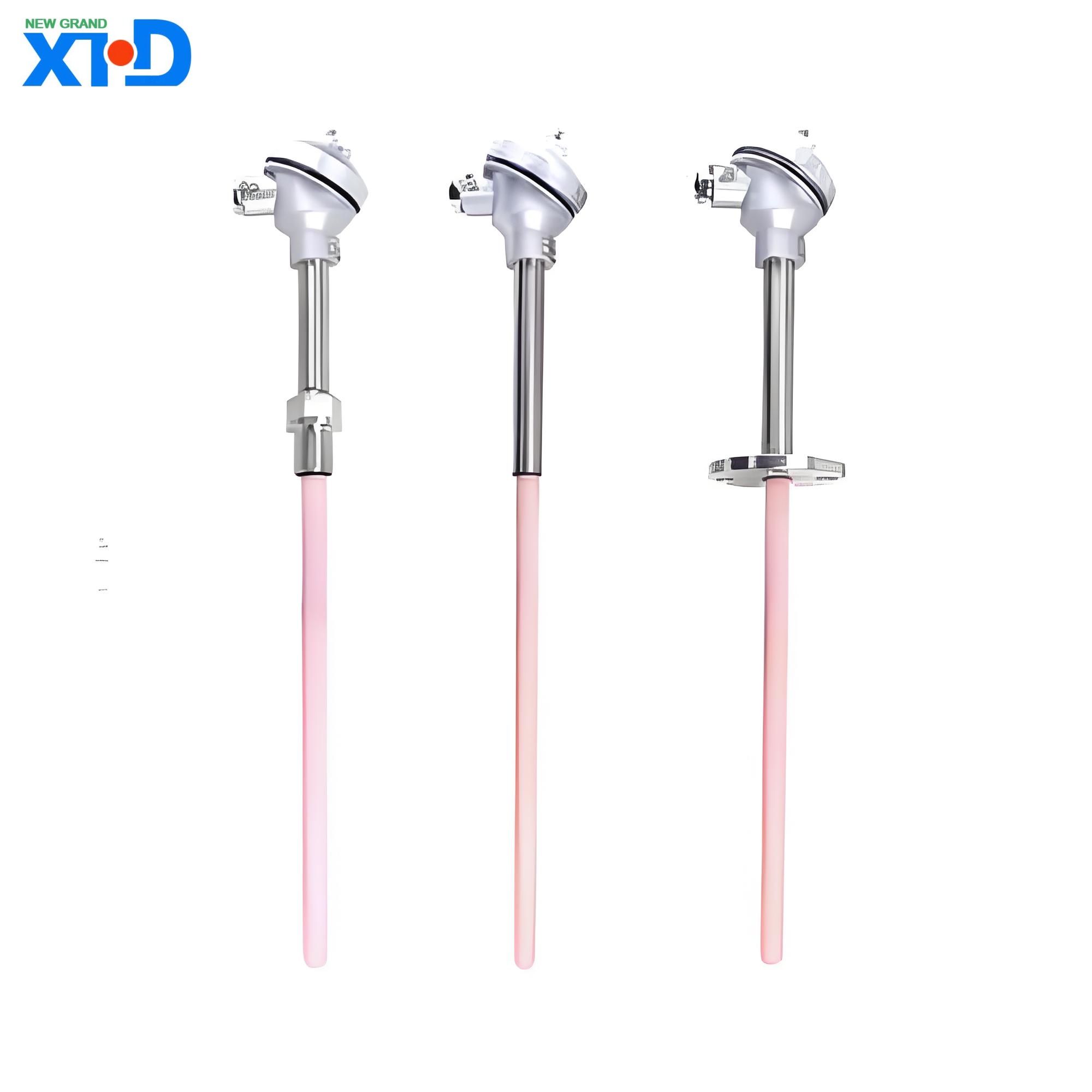

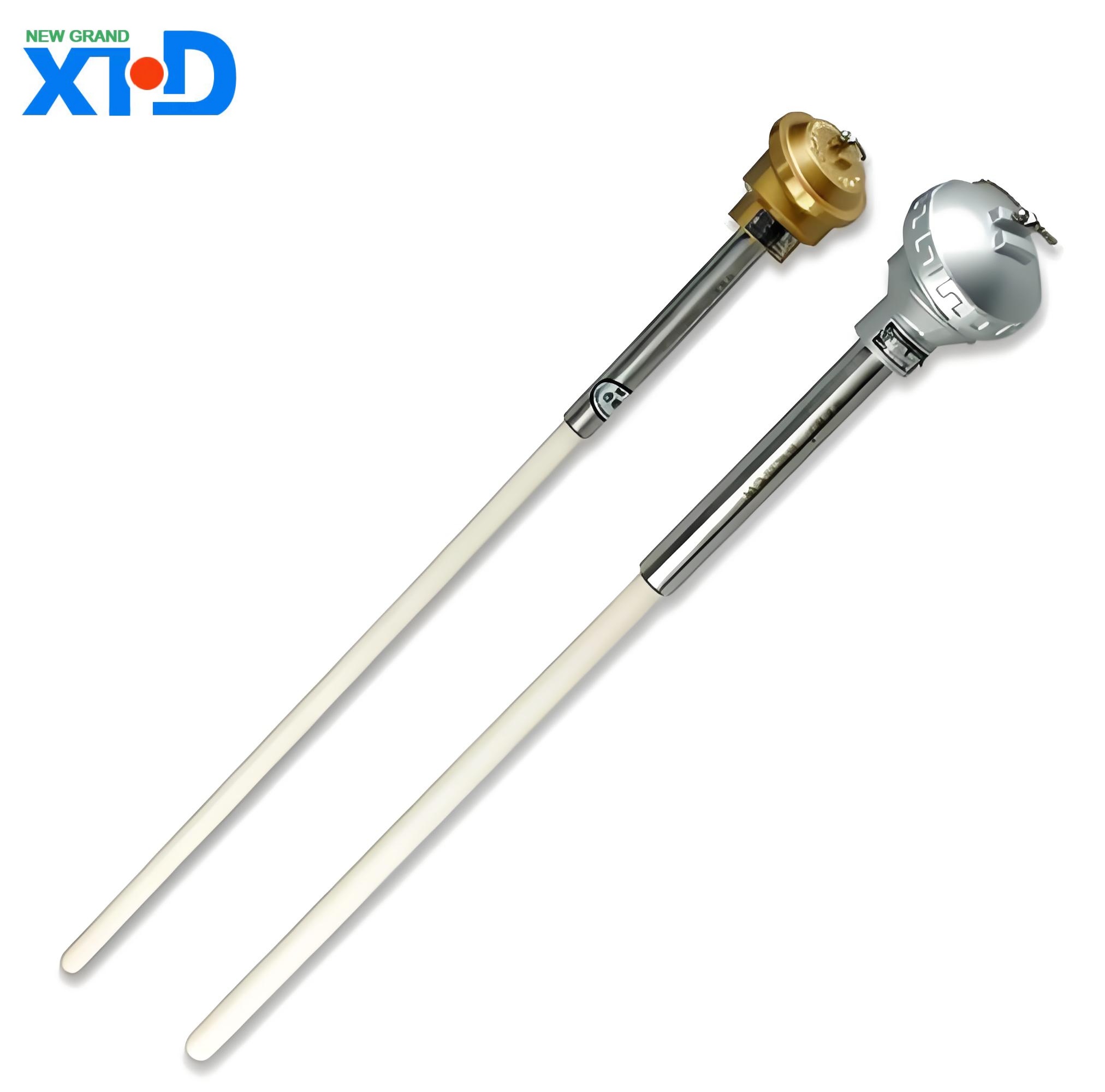

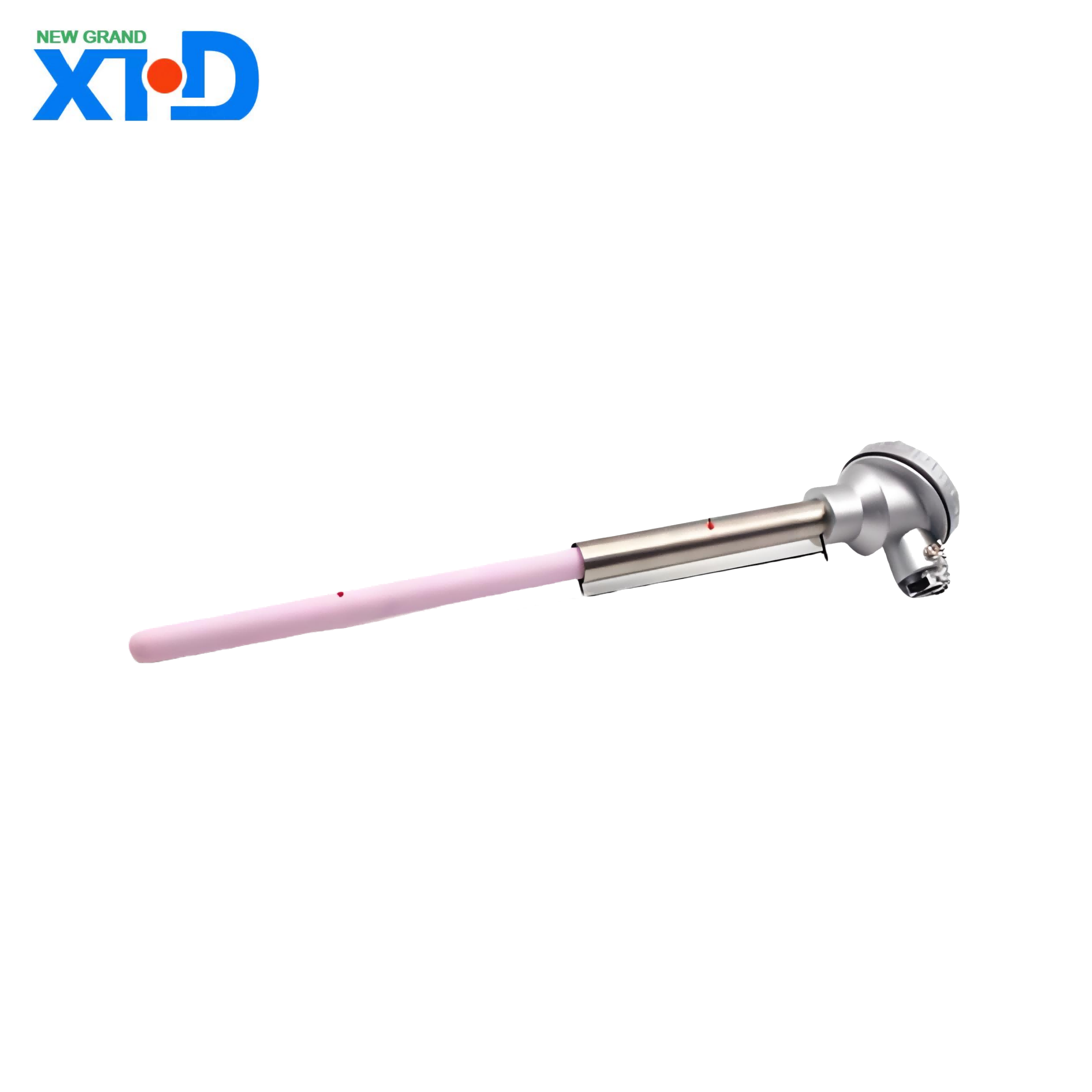

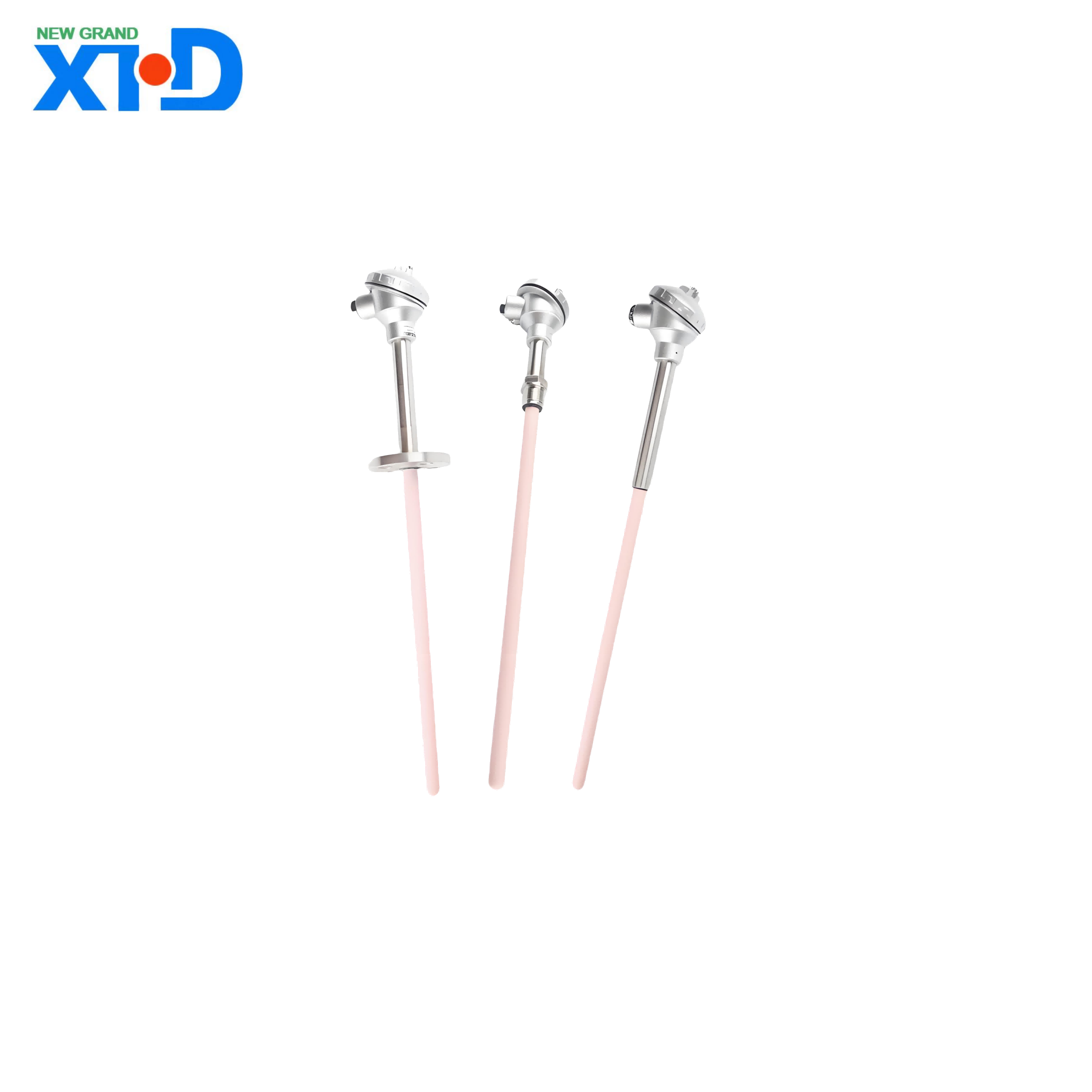

Wprowadzenie produktu termopary typu S (Platinum Rhodium 10 Platinum Thermocouple)
1 、 Przegląd produktu
Termopara typu S (skala S) jest rozpoznawaną na całym świecie termoparą metali szlachetnych, składającą się z platynowego stopu Rhodium (Platinum 90%, Rhodium 10%) jako elektrody dodatniej (SP) i czystej platyny jako elektrody ujemnej (SN). Ze względu na doskonałą oporność w wysokiej temperaturze, wysoką precyzję i długoterminową stabilność, jest szeroko stosowany w przemysłowych pomiarach wysokiej temperatury, eksperymentach badań naukowych i precyzyjnych polach przyrządów, szczególnie odpowiednich do utleniania i bezwładnego środowiska atmosfery.
2 、 Zasada pracy
Termopara typu S działa w oparciu o efekt Seebeck, co oznacza, że gdy istnieje różnica temperatury między dwoma różnymi przewodnikami metali na obu końcach, generowany jest potencjał termoelektryczny. Wartość temperatury można obliczyć, mierząc potencjał termoelektryczny (MV). Związek siły elektromotorycznej temperatury jest zgodny z międzynarodowym standardem IEC 60584-1, z dobrą liniowością, i działa szczególnie dobrze w zakresie wysokiej temperatury (powyżej 1000 ° C).
3 、 Parametry techniczne
Opis parametru projektu
Numer podziału s
Zakres pomiaru temperatury do długoterminowego użycia: 0 ~ 1450 ° C; Krótkoterminowy limit: 1600 ° C (możliwe do dostosowania do 1700 ° C)
Poziom dokładności I: ± 1 ° C lub ± 0,25% t (T jest zmierzoną temperaturą)
Poziom II: ± 1,5 ° C lub ± 0,25% t
Standardowe specyfikacje średnicy drutu: 0,5 mm, 0,8 mm, 1,0 mm (opcjonalna pancerz lub pochwa ceramiczna)
Materiał rurki ochronny: ceramika w wysokiej temperaturze (Al ₂ O ∝), rurka kwarcowa, stop tytanowy Molybdenum (dostosowany zgodnie z środowiskiem użytkowania)
Czas reakcji Status drutu: <1 sekunda (w 1600 ° C); Z rurką ochronną: 3-10 sekund (w zależności od średnicy i materiału)
4 、 Funkcje produktu
.
Doskonała wydajność w wysokiej temperaturze
Może działać stabilnie przez długi czas w 1600 ° C, z doskonałą odpornością na utlenianie, odpowiedni dla ekstremalnych środowisk, takich jak metalurgia i piece topienia szkła.
.
Wysoka precyzja i stabilność
Błąd powtarzalny ≤ 0,1%, roczny dryf <0,05%, spełniający wysokie precyzyjne wymagania dotyczące pomiaru temperatury laboratoriów i branż.
Silna zdolność przeciw zanieczyszczeniu
Materiał ze stopu platyny rhodium jest odporny na korozję chemiczną, stabilną w zawieraniu siarki, wodorze i innych atmosferach, i ma długą żywotność.
.
.
Standaryzacja międzynarodowa
Zgodnie z takimi standardami, jak IEC 60584-1 i ASTM E230, kompatybilne z głównym instrumentami kontroli temperatury.
5 、 Typowe obszary zastosowania
Przemysłowe scenariusze w wysokiej temperaturze: stalowe wytopie, spiekanie ceramiczne, przetwarzanie waflów półprzewodników
Eksperymenty badawcze: badania materiałów o wysokiej temperaturze, testowanie silnika lotniczego
Przemysł energetyczny: monitorowanie spalin turbiny gazowej, kontrola temperatury reaktora jądrowego
Sprzęt laboratoryjny: piec w wysokiej temperaturze, analizator termiczny (TGA/DSC)
6 、 Przewodnik wyboru
Wybór rury temperatury i ochrony
.
≤ 1300 ° C: Rurka ochronna ceramiczna (Al ₂ O ∝) jest zalecana dla wysokiej opłacalności.
1300-1600 ° C: Wymagana jest gęsta czystość ceramiczna lub Molybdenum Titanium Atchroy Rurce.
Krótkoterminowy 1700 ° C: Opcjonalna gołowa struktura drutu bez rurki ochronnej (wymaga obojętnej ochrony atmosfery).
.
Średnica drutu i prędkość reakcji
Im cieńsza średnica drutu, tym szybsza odpowiedź, ale wytrzymałość mechaniczna maleje. Zaleca się średnicę drutu 0,5 mm do dynamicznego pomiaru temperatury i 1,0 mm do stałej instalacji.
Wybór kabla przedłużacza
Drut kompensacyjny powinien być wybrany jako typ SC (stop miedziany miedziany nikiel), z temperaturą roboczą -20 ~ 100 ° C, aby zapewnić dokładność transmisji sygnału.
7 、 Środki ostrożności do użytku
.
Specyfikacje instalacji
Unikaj długotrwałego stosowania w zmniejszaniu atmosfery, takich jak CO i H ₂, ponieważ może to powodować kruchość elektrody platynowej.
Rurka ochronna powinna być instalowana pionowo lub poziomo, aby uniknąć wibracji mechanicznych powodujących pękanie.
.
Kontrola zanieczyszczenia
.
Jest ściśle zabraniane do kontaktu z metalowymi oparami (takimi jak cynk i ołów), w przeciwnym razie zanieczyści elektrody i spowoduje dryf potencjału termoelektrycznego.
Regularnie czyścić tlenek powierzchniowy elektrody za pomocą 10% rozcieńczonego kwasu chlorowodorowego (mającą zastosowanie tylko w przypadku rur ochronnych nie ceramicznych).
.
Kalibracja i konserwacja
Wykonaj kalibrację o stałym punkcie o wysokiej temperaturze co 6 miesięcy (takich jak punkt antymonu 630,63 ° C, punkt miedzi 1084,62 ° C).
8 、 Zaleta rynkowa
W porównaniu z termoparami typu B i R, typ S ma wyższą opłacalność w zakresie temperatur 1300-1600 ° C; W porównaniu z tanimi metalowymi termoparami, takimi jak typ typu K i typ N, ich żywotność jest przedłużona o 3-5 razy, co czyni je szczególnie odpowiednim do scenariuszy wymagających wysokiej niezawodności i dokładności.
9 、 Obsługa usług
Zapewnij niestandardowe rozwiązania (takie jak wielopunktowy układ pomiaru temperatury, opakowanie specyficzne dla próżni)
