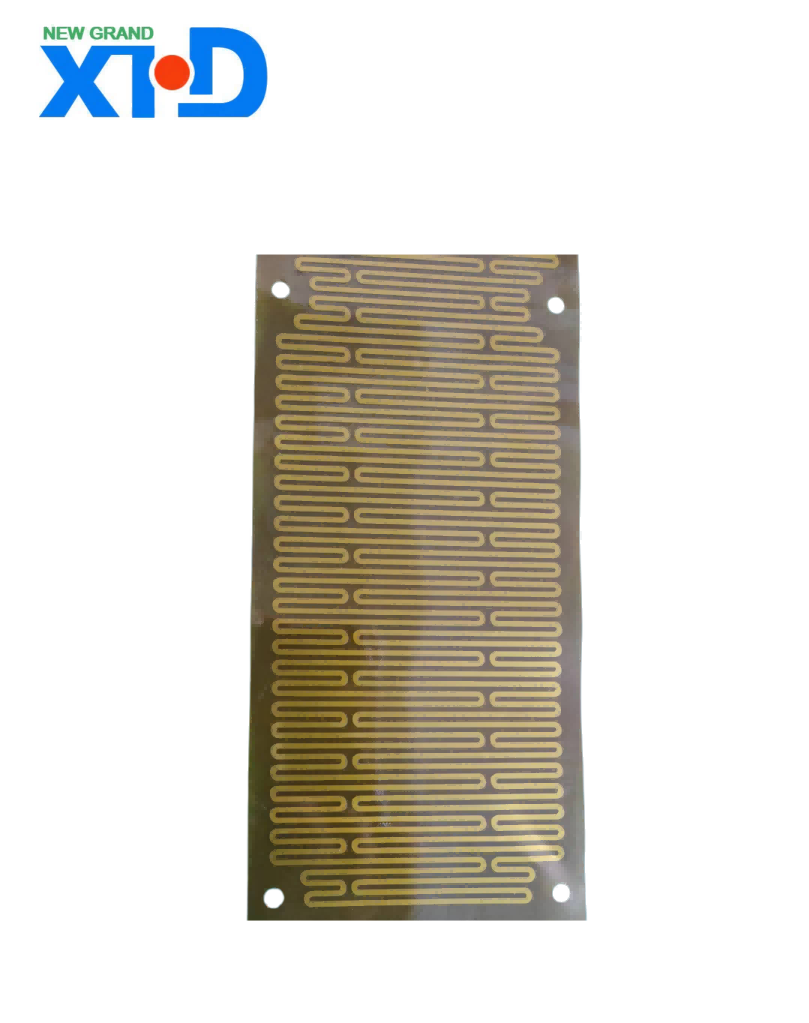

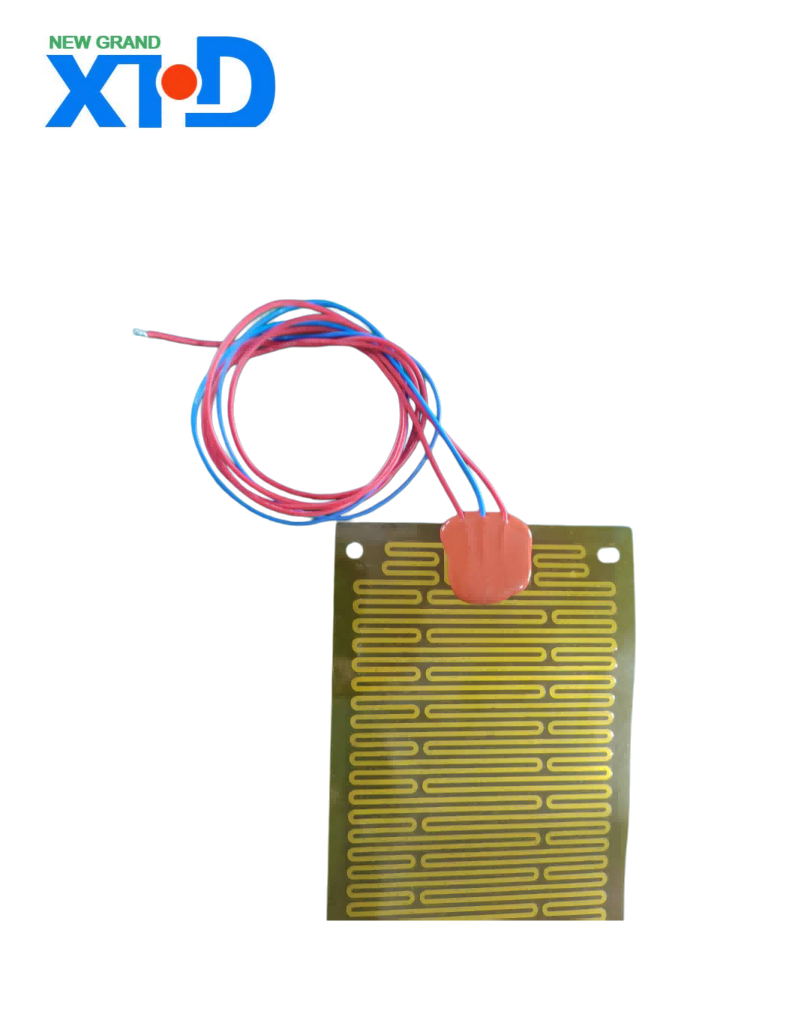

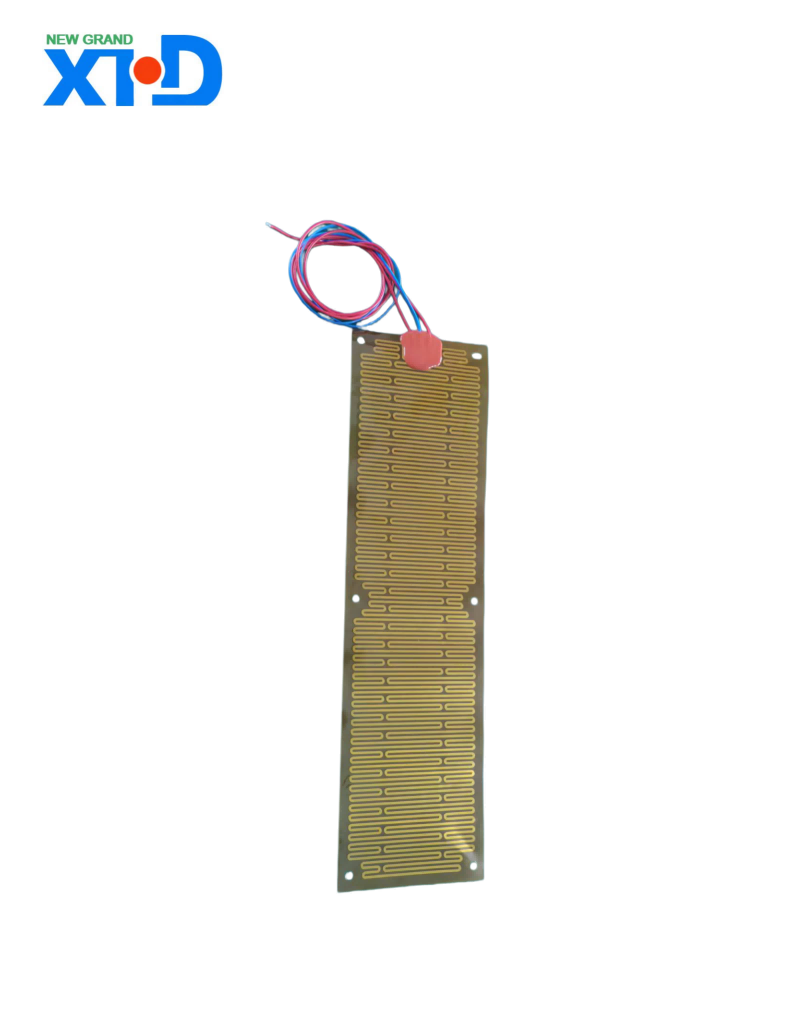

Arkusz grzewczy PI

I. Przegląd produktu

Arkusz grzewczy PI, znany również jako elektryczna folia grzewcza z folii poliimidowej, jest elastycznym elektrycznym elementem grzejnym wykonanym z folii poliimidowej jako zewnętrznego izolatora i folii metalowej, drutu metalowego lub arkusza grzejnego trawionego stopem niklu i chromu jako wewnętrznego przewodzącego korpusu grzejnego, który jest łączony termicznie w wysokiej temperaturze i ciśnieniu. Produkt ten, charakteryzujący się miękkością i podatnością na zginanie, ultracienkością, równomiernym ogrzewaniem, dobrą izolacją i odpornością na wysoką temperaturę, jest szeroko stosowany w różnych dziedzinach, takich jak przemysł lotniczy, przemysł, sprzęt medyczny, elektronika użytkowa, nowa energia i sprzęt samochodowy. Może osiągnąć szybkie nagrzewanie i precyzyjną kontrolę temperatury, zapewniając niezawodną ochronę temperaturową sprzętu w różnych dziedzinach.

II. Modele produktów i klasyfikacja (I) Klasyfikacja według poziomu odporności na temperaturę Konwencjonalne arkusze grzewcze PI: Dzięki długotrwałej temperaturze roboczej do 200 ℃ nadają się do większości scenariuszy o umiarkowanych wymaganiach temperaturowych, takich jak ogrzewanie akumulatorów w elektronice użytkowej i urządzenia do ogrzewania pacjenta w sprzęcie medycznym.

Wysokotemperaturowy arkusz grzewczy PI: wytrzymuje temperatury do 300 ℃ i wytrzymuje długotrwałe narażenie na temperaturę 250 ℃, co jest liderem w branży. Nadaje się do podgrzewania elektrycznego produktów wymagających wysokich temperatur ogrzewania, takich jak prostownice, filiżanki do natychmiastowego podgrzewania, ekspresy do kawy i żelazka parowe.

(2) Sklasyfikowane według obszaru zastosowania: Specjalne arkusze grzewcze PI dla przemysłu lotniczego i wojskowego: Certyfikowane zgodnie z krajową normą wojskową GJB9001C-2017, posiadają zdolność dostosowywania się do środowisk o ekstremalnych temperaturach oraz odporność na wibracje i wstrząsy, dzięki czemu nadają się do systemów zarządzania ciepłem w sprzęcie lotniczym, takim jak satelity na orbicie polarnej/satelity na orbicie geostacjonarnej i rakiety nośne serii Długi Marsz.

Arkusz grzewczy PI przeznaczony do pojazdów nowej generacji: służy przede wszystkim do ogrzewania i izolacji zestawów akumulatorów litowych, zapewniając normalną wydajność ładowania i rozładowywania akumulatora w środowiskach o niskiej temperaturze. Można go również zastosować w scenariuszach takich jak odszranianie lusterek wstecznych i podgrzewanie siedzeń.

Arkusz grzewczy PI przeznaczony do sprzętu medycznego: Może być stosowany do podgrzewania narzędzi chirurgicznych, urządzeń do ogrzewania pacjenta, analizatorów krwi i innego sprzętu medycznego, spełniając wymagania precyzyjnej kontroli temperatury i bezpieczeństwa higienicznego w scenariuszach medycznych.

Arkusz grzewczy PI do elektroniki użytkowej: nadaje się do podgrzewania akumulatorów i odmgławiania ekranów urządzeń takich jak smartfony i tablety, a także sprzętu kosmetycznego i fryzjerskiego, takiego jak prostownice, lokówki i instrumenty kosmetyczne.

III. Podstawowe parametry techniczne (I) Parametry wydajności elektrycznej Napięcie robocze: 0–480 V, konfigurowalne zgodnie z różnymi scenariuszami zastosowań, aby spełnić wymagania napięciowe różnych urządzeń.

Gęstość mocy: Gęstość mocy powierzchniowej konwencjonalnych modeli może sięgać 7,8 W/cm², a niektóre produkty można regulować w zakresie 0,15 – 7,8 W/cm² w zależności od konkretnych potrzeb, zapewniając efektywne ogrzewanie w ograniczonych przestrzeniach.

Rezystancja izolacji: ≥500Ω. W przypadku niektórych produktów z najwyższej półki wytrzymałość dielektryczna przy UDC 500 V wynosi ≥ 200 MΩ, co świadczy o doskonałej izolacji elektrycznej i zapewnia bezpieczne użytkowanie.

Oporność elektryczna: UAC ≥ 2000 V, odporna na skoki wysokiego napięcia, zapobiegając w ten sposób wypadkom związanym z bezpieczeństwem spowodowanym awarią elektryczną.

Tolerancja rezystancji: Wartość nominalna wynosi ± 10%, a w przypadku niektórych produktów tolerancja może wynosić nawet ± 2%, zapewniając stabilność i stałą moc grzewczą.

(II) Parametry wydajności cieplnej Zakres temperatur pracy: Długoterminowa temperatura pracy dla typu konwencjonalnego wynosi ≤232℃, w niskim zakresie temperatur do -60℃; typ wysokotemperaturowy może wytrzymać temperatury do 300 ℃ i może pracować w temperaturach do 250 ℃ przez dłuższy czas, dzięki czemu nadaje się do stosowania w ekstremalnie trudnych warunkach temperaturowych.

Szybkość nagrzewania: Niektóre produkty mogą się szybko nagrzać w ciągu zaledwie 20 sekund i są w stanie szybko przekształcić energię elektryczną w energię cieplną w celu szybkiego wzrostu temperatury.

Jednorodność temperatury: Dzięki zastosowaniu metody ogrzewania planarnego rozkład ciepła jest równomierny, co zapewnia utrzymanie różnic temperatur na ogrzewanej powierzchni w wąskim zakresie, spełniając scenariusze o wysokich wymaganiach dotyczących równomierności temperatury.

(III) Parametry wydajności mechanicznej: Grubość: Zwykle mieści się w zakresie od 0,13 do 0,4 mm, przy czym konwencjonalne produkty mają grubość około 0,2 mm. Niektóre ultracienkie produkty mogą mieć grubość zaledwie 0,08 mm. Lekka i cienka konstrukcja pozwala na niewielką powierzchnię, ułatwiając instalację i integrację.

Waga: ≤278 g/m², przy wadze zaledwie 0,023 - 0,037 g/cm², skutecznie zmniejszająca całkowitą masę sprzętu, szczególnie odpowiednia do zastosowań wrażliwych na wagę w lotnictwie, elektronice użytkowej i innych dziedzinach.

Promień gięcia: może osiągnąć minimum 1,0 mm, ma doskonałą elastyczność, można go zginać i składać, a nawet dopasowywać się do powierzchni obiektów o różnych kształtach, dostosowując się do szerokiej gamy złożonych środowisk instalacyjnych.

Żywotność: Do 60 000 godzin, znacznie przewyższająca tradycyjne przewody grzejne. Nadaje się do zastosowań o wysokiej niezawodności, zmniejszając koszty konserwacji sprzętu.

IV. Struktura produktu i proces produkcyjny (I) Struktura produktu Arkusze grzewcze PI mają zazwyczaj strukturę trójwarstwową. Pierwsza i trzecia warstwa to warstwy izolacyjne z folii poliimidowej (PI), o grubości na ogół w zakresie od 0,05 do 0,08 milimetra, zapewniające doskonałą izolację elektryczną i właściwości ochrony mechanicznej. Warstwa środkowa to metalowy element grzejny, taki jak trawione arkusze grzejne ze stali nierdzewnej, miedzi, żelaza, chromu, aluminium lub stopu niklowo-chromowego, które są przetwarzane w dostosowane do indywidualnych potrzeb obwody grzewcze za pomocą precyzyjnej technologii trawienia w celu uzyskania wydajnego i równomiernego ogrzewania.

(2) Przygotowanie materiałów podstawowych do procesu produkcyjnego: Wybierz folię poliimidową o wysokiej czystości i folię metalową, aby zapewnić stabilność jakości surowców.

Trawienie obwodów: Wykorzystując technologię precyzyjnego trawienia, podłoże metalowe jest przetwarzane w zaprojektowany obwód grzewczy, zapewniając dokładność i spójność obwodu.

Prasowanie na gorąco w wysokiej temperaturze: Wytrawiony metalowy element grzejny i folia poliimidowa są laminowane w procesie zgrzewania termicznego w wysokiej temperaturze i pod wysokim ciśnieniem (temperatura 200–350 ℃, ciśnienie 5–15 MPa), tworząc zintegrowaną strukturę, zapewniając solidność i stabilność produktu.

Testowanie wydajności: Przeprowadzanie różnych testów gotowych produktów, w tym testów wydajności elektrycznej, termicznej i mechanicznej, w celu zapewnienia, że ​​produkty spełniają standardy jakości.

5. Zalety produktu: Elastyczne dopasowanie: Miękkie i zginalne, może dostosować się do potrzeb grzewczych różnych złożonych kształtów powierzchni. Bez modyfikowania konstrukcji sprzętu może idealnie pasować do różnych nieregularnych powierzchni, rozwiązując problem polegający na tym, że tradycyjne płyty grzewcze nie pasują do nieregularnego sprzętu.

Wydajny i precyzyjny: dzięki równomiernemu wytwarzaniu ciepła i współczynnikowi przewodności cieplnej >2 W/(m·K) może szybko przekształcić energię elektryczną w energię cieplną, zapewniając szybkie nagrzewanie i precyzyjną kontrolę temperatury, spełniając wysokie wymagania dotyczące kontroli temperatury w różnych dziedzinach.

Bezpieczny i niezawodny: dzięki doskonałej izolacji i odporności na wysoką temperaturę utrzymuje stabilne parametry elektryczne i wytrzymałość mechaniczną nawet w ekstremalnych warunkach temperaturowych i złożonych środowiskach pracy, zapewniając bezpieczeństwo i niezawodność podczas użytkowania.

Silne dostosowanie: można zapewnić niestandardowy projekt dla parametrów produktu, takich jak rozmiar, kształt, moc i napięcie, zgodnie z konkretnymi potrzebami klienta, spełniając spersonalizowane wymagania dla różnych scenariuszy zastosowań.

Oszczędność energii i ochrona środowiska: Wysoka sprawność cieplna, zdolna do znacznego zmniejszenia zużycia energii, spełniająca wymagania współczesnego społeczeństwa w zakresie oszczędzania energii i ochrony środowiska.

VI. Szczegółowe wyjaśnienie scenariuszy zastosowań (I) Dziedzina lotnicza W sprzęcie lotniczym, takim jak satelity i rakiety nośne, arkusze grzewcze PI są wykorzystywane głównie w systemach zarządzania ciepłem, aby zapewnić normalne działanie sprzętu w ekstremalnych warunkach temperaturowych. Na przykład arkusze grzewcze PI produkowane przez Shanghai Changqing Industrial znalazły szerokie zastosowanie w systemach zarządzania ciepłem chińskich satelitów meteorologicznych na orbicie polarnej i satelitów komunikacyjnych na orbicie geostacjonarnej. Dane operacyjne orbitalne wskazują, że zostały one pomyślnie przystosowane do różnych modeli satelitów, takich jak satelity nawigacyjne i satelity do eksperymentów naukowych, zdobywając liczne certyfikaty zastosowań orbitalnych i pozytywne opinie użytkowników modeli satelitów.

(II) Ogrzewanie i izolacja zestawów akumulatorów litowych w sektorze pojazdów nowej energii: W środowiskach o niskiej temperaturze arkusze grzewcze PI mogą zapewnić ogrzewanie i izolację zestawów akumulatorów litowych, zwiększając aktywność akumulatorów, zapewniając normalną wydajność ładowania i rozładowywania oraz wydłużając żywotność akumulatorów.

Ogrzewanie akcesoriów nadwozia: stosowane do odszraniania lusterek wstecznych, ogrzewania siedzeń, podgrzewania miski olejowej itp. w celu zwiększenia komfortu i bezpieczeństwa jazdy.

(III) Ogrzewanie narzędzi chirurgicznych w sprzęcie medycznym: Utrzymywanie narzędzi chirurgicznych w odpowiedniej temperaturze może zapobiec dyskomfortowi pacjentów spowodowanemu zbyt niskimi temperaturami, poprawiając jednocześnie działanie narzędzi chirurgicznych.

Sprzęt do ogrzewania pacjenta, taki jak materace medyczne, koce grzewcze itp., zapewnia pacjentom ciepłe i komfortowe środowisko leczenia, co sprzyja ich rekonwalescencji.

Kontrola temperatury sprzętu diagnostycznego: W sprzęcie diagnostycznym, takim jak analizatory hematologiczne i analizatory biochemiczne, arkusze grzewcze PI zapewniają, że odczynniki i próbki reagują w odpowiedniej temperaturze, poprawiając w ten sposób dokładność wyników diagnostycznych.

(4) Ogrzewanie akumulatorów do urządzeń mobilnych w sektorze elektroniki użytkowej: W zimnych środowiskach służy do podgrzewania akumulatorów urządzeń takich jak smartfony i tablety, zwiększając w ten sposób żywotność i wydajność akumulatorów.

Sprzęt kosmetyczny i fryzjerski: W urządzeniach takich jak prostownice, lokówki i przyrządy kosmetyczne, arkusze grzewcze PI mogą szybko się nagrzewać i utrzymywać stabilną temperaturę, spełniając precyzyjne wymagania temperaturowe w kosmetyce i fryzjerstwie.

(5) Środek zapobiegający zamarzaniu i rozmrażaniu sprzętu przemysłowego w przemyśle: stosowany do zapobiegania zamarzaniu i odszranianiu zewnętrznych bankomatów, obudów kamer, wyświetlaczy ciekłokrystalicznych (LCD), sprzętu optycznego itp., aby zapewnić normalne działanie sprzętu w środowiskach o niskiej temperaturze.

Ogrzewanie przemysłowe i kontrola temperatury: W złożonych warunkach pracy, takich jak topienie w wysokiej temperaturze, chłodzenie w niskiej temperaturze i utrzymywanie stałej temperatury, arkusze grzewcze PI mogą zapewnić dokładną i stabilną kontrolę temperatury, poprawiając w ten sposób wydajność produkcji przemysłowej i jakość produktu.

VII. Instrukcje instalacji i użytkowania (I) Metoda instalacji: Klej Podłoże: Niektóre produkty są wyposażone w klej z tyłu, który można bezpośrednio przykleić na powierzchnię wymagającą podgrzania. Instalacja jest prosta i szybka, nadaje się do płaskich lub delikatnie zakrzywionych powierzchni.

Mocowanie mechaniczne: W przypadku scenariuszy charakteryzujących się znacznymi wibracjami lub wysokimi wymaganiami dotyczącymi wytrzymałości instalacji, do mocowania można zastosować metody mechaniczne, takie jak śruby i klamry.

Instalacja wbudowana: Na etapie projektowania urządzenia arkusz grzewczy PI można wbudować w urządzenie, aby uzyskać zintegrowaną konstrukcję, oszczędzając miejsce i poprawiając estetykę urządzenia.

(II) Środki ostrożności dotyczące użytkowania: Unikaj przeciążeń: Ściśle przestrzegaj mocy znamionowej i napięcia produktu, aby zapobiec uszkodzeniu produktu lub wypadkom związanym z bezpieczeństwem spowodowanym przeciążeniem.

Zapobiegaj zarysowaniu ostrymi przedmiotami: Powierzchnia arkusza grzejnego PI jest stosunkowo delikatna, dlatego należy unikać kontaktu z ostrymi przedmiotami, aby zapobiec zarysowaniu warstwy izolacyjnej, co mogłoby mieć wpływ na wydajność izolacji elektrycznej.

Regularna kontrola i konserwacja: Regularnie sprawdzaj wygląd i parametry elektryczne arkusza grzewczego PI i wymieniaj go niezwłocznie, jeśli zostaną wykryte jakiekolwiek nieprawidłowości, aby zapewnić normalne użytkowanie produktu.

Zgodność z przepisami bezpieczeństwa: Upewnij się, że produkty posiadają odpowiednie certyfikaty bezpieczeństwa oparte na rynku sprzedaży produktów, takie jak UL (Stany Zjednoczone), CE (Unia Europejska), RoHS (ograniczenie stosowania substancji niebezpiecznych) itp. Podczas instalacji i użytkowania należy przestrzegać odpowiednich specyfikacji bezpieczeństwa.

VIII. Certyfikacja jakości i obsługa posprzedażna (I) Certyfikacja jakości Certyfikacja międzynarodowa: Niektóre produkty przeszły międzynarodowe certyfikaty, takie jak UL, CE i RoHS, spełniając wymagania dotyczące jakości i ochrony środowiska na rynku międzynarodowym.

Certyfikacja krajowa: Specjalistyczne produkty dla przemysłu lotniczego i wojskowego przeszły certyfikację krajowej normy wojskowej GJB9001C-2017; niektóre przedsiębiorstwa uzyskały również certyfikaty ISO 9001, IATF 16949 i inne certyfikaty systemu zarządzania jakością, zapewniające stabilność i niezawodność jakości produktu.

(II) Indywidualna obsługa posprzedażna: Zapewniamy klientom kompleksowe, dostosowane usługi, począwszy od projektowania produktu, prototypowania po produkcję. Organizujemy profesjonalne zespoły techniczne do komunikacji z klientami, dbając o to, aby produkty odpowiadały ich indywidualnym potrzebom.

Gwarancja posprzedażna: Zapewniamy określony okres gwarancji na produkt. Jeśli w okresie gwarancyjnym produkt wykazuje problemy z jakością inne niż ludzkie, klienci mogą skorzystać z bezpłatnej naprawy lub wymiany. Dodatkowo stworzyliśmy kompleksowy system obsługi posprzedażowej, aby szybko reagować na zapytania i reklamacje klientów, zapewniając klientom wysokiej jakości usługi posprzedażowe.
