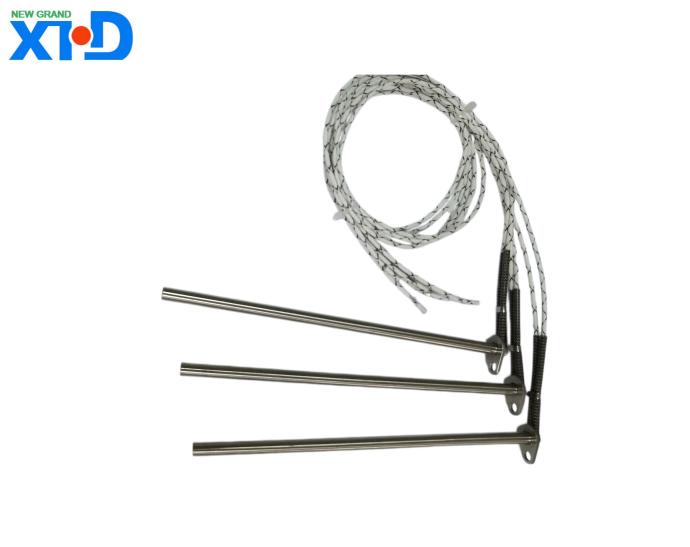

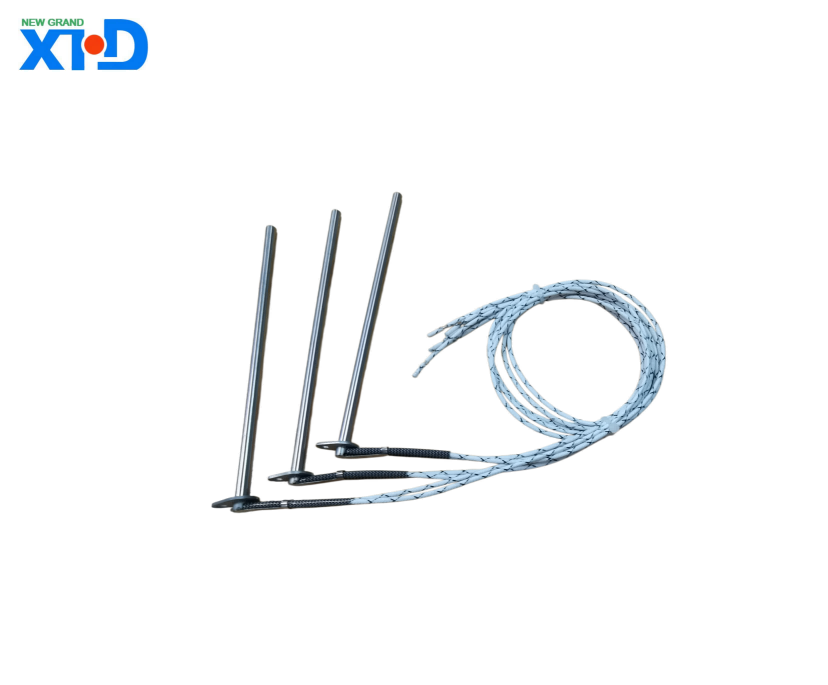

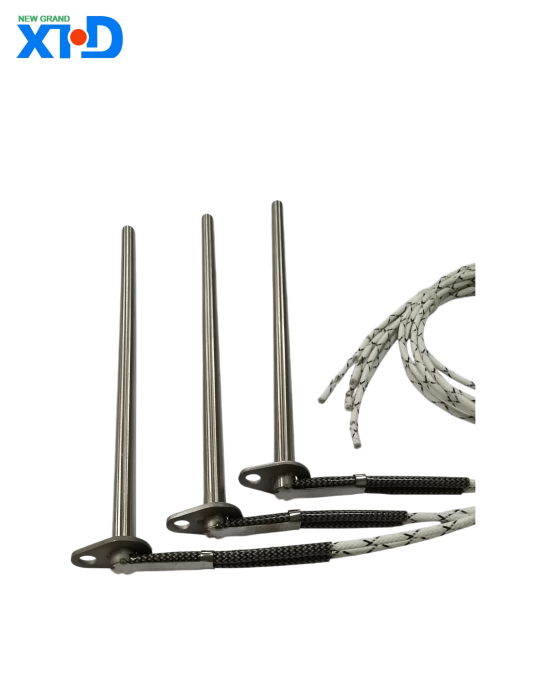

Grzejnik kasetowy z bocznym wylotem to wydajny i kompaktowy elektryczny element grzejny, który wykorzystuje konstrukcję grzewczą z jednym końcem. Koniec wylotowy jest wyprowadzony z boku, co nadaje się do scenariuszy o ograniczonej przestrzeni montażowej i wysokich wymaganiach dotyczących dokładności ogrzewania. Produkt charakteryzuje się szybkim nagrzewaniem, wysoką sprawnością cieplną i długą żywotnością i jest szeroko stosowany w wielu dziedzinach, takich jak ogrzewanie form, maszyny do tworzyw sztucznych, sprzęt medyczny, przetwórstwo żywności itp.
Specyfikacja produktu dla grzejnika kasetowego z bocznym wylotem
1. Przegląd produktu
Grzejnik kasetowy z bocznym wylotem to wydajny i kompaktowy elektryczny element grzejny, który wykorzystuje konstrukcję grzewczą z jednym końcem. Koniec wylotowy jest wyprowadzony z boku, co nadaje się do scenariuszy o ograniczonej przestrzeni montażowej i wysokich wymaganiach dotyczących dokładności ogrzewania. Produkt charakteryzuje się szybkim nagrzewaniem, wysoką sprawnością cieplną i długą żywotnością i jest szeroko stosowany w wielu dziedzinach, takich jak ogrzewanie form, maszyny do tworzyw sztucznych, sprzęt medyczny, przetwórstwo żywności itp.
2, parametry techniczne
（1） Parametry elektryczne
Specyfikacje napięcia: Obsługuje dostosowywanie wielu napięć, w tym wspólnych specyfikacji, takich jak 110 V, 220 V i 380 V. Produkty o specjalnym napięciu mogą być również dostarczane zgodnie z potrzebami klienta, aby spełnić wymagania elektryczne różnych regionów i urządzeń.
Zakres mocy: zakres mocy waha się od 100 W do 10000 W i można go dokładnie dopasować do objętości, materiału i wymagań grzewczych obiektu grzewczego, zapewniając efekt grzewczy, unikając jednocześnie strat energii.
Wartość rezystancji: Obliczana na podstawie parametrów napięcia i mocy. Tolerancja wartości rezystancji jest kontrolowana w zakresie ± 5%, aby zapewnić stabilność i spójność parametrów elektrycznych.
Rezystancja izolacji: W normalnych warunkach rezystancja izolacji wynosi ≥ 1000M Ω; po teście ciepła na mokro rezystancja izolacji wynosi ≥ 10 M Ω, skutecznie zapobiegając ryzyku wycieku i zapewniając bezpieczeństwo elektryczne.
Odporność na napięcie: wytrzymuje test napięcia 1500 V/50 Hz przez 1 minutę bez awarii lub przeskoków, zapewniając niezawodne działanie produktu w złożonych środowiskach elektrycznych.
（2） Parametry konstrukcyjne
Specyfikacje średnic rur: Typowe średnice rur obejmują 6 mm, 8 mm, 10 mm, 12 mm, 16 mm itd. Specjalne średnice rur można również dostosować do potrzeb klienta, aby dostosować się do różnych otworów montażowych.
Długość rury grzewczej: Zakres długości sekcji grzewczej wynosi 50 mm–2000 mm, a długość całkowitą można dostosować do rzeczywistej przestrzeni montażowej, elastycznie spełniając wymagania dotyczące układu różnych urządzeń.
Metoda wychodząca: Przyjmując konstrukcję z bocznym wyjściem, długość końca wychodzącego wynosi zazwyczaj 100 mm - 300 mm i można wyposażyć przewody wychodzące o różnych specyfikacjach, takie jak drut silikonowy, drut PTFE itp., aby dostosować się do różnych temperatur środowiska pracy i wymagań izolacyjnych.
Wybór materiału
Materiały rurowe: wykonane głównie ze stali nierdzewnej 304, stali nierdzewnej 316L, rur miedzianych bez szwu i innych materiałów. Stal nierdzewna 304 ma dobrą odporność na korozję i przewodność cieplną, nadaje się do zastosowań ogólnych; Stal nierdzewna 316L dobrze sprawdza się w trudnych środowiskach korozyjnych, takich jak silne kwasy i zasady; Bezszwowe rury miedziane mają doskonałą przewodność cieplną i nadają się do scenariuszy wymagających wyjątkowo wysokich szybkości ogrzewania.
Drut grzejny: Stosowany jest importowany drut grzejny ze stopu niklu i chromu, który ma zalety wytrzymałości na wysoką temperaturę, dobrą odporność na utlenianie i długą żywotność. Może utrzymać stabilną wydajność grzewczą w długotrwałych środowiskach pracy o wysokiej temperaturze.
Materiał wypełniający izolację: Wybrano proszek tlenku magnezu o dużej gęstości, który ma doskonałe właściwości izolacyjne i przewodnictwo cieplne oraz może skutecznie przenosić ciepło wytwarzane przez drut grzejny na powierzchnię rury, zapewniając jednocześnie izolację elektryczną pomiędzy drutem grzejnym a rurą.
3, Charakterystyka wydajności
Wydajne ogrzewanie: Pojedyncza konstrukcja grzewcza w połączeniu z wysokiej jakości drutami grzejnymi ma sprawność cieplną ponad 90%, co pozwala szybko przekształcić energię elektryczną w energię cieplną, uzyskać szybkie nagrzanie obiektu grzewczego, skrócić cykl pracy i poprawić wydajność produkcji.
Jednolita temperatura: Dzięki zoptymalizowanej konstrukcji i precyzyjnym procesom produkcyjnym zapewniony jest równomierny rozkład temperatury na powierzchni rury grzewczej, z różnicą temperatur kontrolowaną w granicach ± 5 ℃, skutecznie zapobiegając deformacji i uszkodzeniom obiektu grzewczego z powodu lokalnego przegrzania oraz zapewniając stabilność jakości produktu.
Duża trwałość: drut grzejny jest poddawany procesowi nawijania i poddawany rygorystycznej obróbce wyżarzania, aby wyeliminować naprężenia wewnętrzne i poprawić odporność na wibracje; Powierzchnia rury jest specjalnie obrobiona w celu zwiększenia odporności na zużycie i korozję, a normalna żywotność produktu może osiągnąć ponad 10000 godzin.
Bezpieczne i niezawodne: wiele konstrukcji zabezpieczających izolację, w tym izolacja z proszku tlenku magnezu, wyprowadzone tuleje izolacyjne itp., skutecznie zapobiegają wypadkom związanym z wyciekami; Jednocześnie produkt posiada funkcję zabezpieczenia przed przegrzaniem i może być wyposażony w czujniki temperatury oraz urządzenia kontrolujące temperaturę według potrzeb klienta, uzyskując precyzyjną kontrolę procesu nagrzewania.
4, zakres zastosowania
Przemysł formowy: używany do podgrzewania form z tworzyw sztucznych, form odlewniczych, form gumowych itp., może szybko zwiększyć temperaturę formy, zapewnić jakość formowania produktu i skrócić cykl formowania.
Maszyny do tworzyw sztucznych: stosowane we wtryskarkach, wytłaczarkach, maszynach do formowania z rozdmuchem i innym sprzęcie do podgrzewania cylindra, dyszy i innych części, aby zapewnić równomierne topienie i stabilne wytłaczanie surowców z tworzyw sztucznych.
Sprzęt medyczny: stosowany w medycznym sprzęcie do dezynfekcji, inkubatorach stałotemperaturowych, analizatorach krwi itp., zapewniający stabilne i dokładne środowisko grzewcze, aby spełnić rygorystyczne wymagania dotyczące kontroli temperatury w dziedzinie medycyny.
Przetwórstwo żywności: Stosowane w sprzęcie do pieczenia żywności, sprzęcie do napełniania napojów, sprzęcie do produkcji cukierków itp. Do ogrzewania, izolacji i innych procesów zapewniających stabilność temperatury i bezpieczeństwo podczas przetwarzania żywności.
Inne dziedziny: Można go również zastosować w sprzęcie chemicznym, produkcji podzespołów elektronicznych, przemyśle lotniczym i innych dziedzinach, zapewniając niezawodne źródła ciepła dla różnych procesów grzewczych.
5. Środki ostrożności dotyczące instalacji i użytkowania
(1) Wymagania instalacyjne
Przed montażem należy upewnić się, że rozmiar otworu montażowego odpowiada średnicy rury grzewczej, a luz jest zwykle kontrolowany w zakresie od 0,1 mm do 0,2 mm, aby uniknąć drgań rury grzewczej z powodu nadmiernego luzu lub trudności montażowych spowodowanych niewystarczającym luzem.
Podczas instalacji należy zachować ostrożność, aby uniknąć kolizji lub uderzenia w rurę grzejną, zapobiec odkształceniu materiału rury lub pęknięciu wewnętrznego drutu grzejnego.
Wychodzący koniec powinien być chroniony przed siłami zewnętrznymi, takimi jak napięcie i moment obrotowy, a przewód wychodzący powinien być odpowiednio zamocowany, aby zapobiec poluzowaniu przewodów spowodowanym długotrwałymi wibracjami.
Rurę grzejną należy całkowicie wsunąć do wnętrza ogrzewanego przedmiotu, dbając o to, aby część grzewcza stykała się z czynnikiem grzewczym, aby uniknąć suchego poparzenia.
(2) Środki ostrożności podczas stosowania
Przed pierwszym użyciem należy sprawdzić rezystancję izolacji i rezystancję napięciową rury grzewczej, aby upewnić się, że produkt jest wolny od uszkodzeń, wycieków i innych problemów.
Odpowiednie linie energetyczne i wyłączniki sterujące należy wyposażyć odpowiednio do parametrów mocy i napięcia rury grzejnej, aby uniknąć przegrzania i spalenia linii na skutek przeciążenia.
Podczas użytkowania należy unikać suchego spalania rury grzewczej. Musi być zasilany energią elektryczną w obecności czynnika grzewczego (takiego jak powietrze, ciecz, ciało stałe itp.), w przeciwnym razie może dojść do przegrzania i spalenia rury grzewczej.
Regularnie sprawdzaj rurę grzejną, w tym kontrolę wzrokową, test rezystancji izolacji itp. W przypadku stwierdzenia na powierzchni jakichkolwiek nietypowych warunków, takich jak korozja, odkształcenie lub wyciek, należy przerwać użytkowanie i niezwłocznie wymienić.
Podczas użytkowania rur grzewczych należy unikać kontaktu z substancjami łatwopalnymi, wybuchowymi i silnie żrącymi, aby zapobiec wypadkom związanym z bezpieczeństwem lub uszkodzeniu produktu.
6, Zapewnienie jakości
Produkt jest produkowany i kontrolowany ściśle zgodnie z normą systemu zarządzania jakością ISO9001. Od zakupu surowców, produkcji i przetwarzania po dostawę gotowego produktu, każde ogniwo jest ściśle kontrolowane, aby zapewnić, że jakość produktu spełnia standardowe wymagania.
Produkt objęty jest 12-miesięcznym okresem gwarancji jakości liczonym od daty produkcji. W okresie gwarancyjnym, jeśli jakiekolwiek uszkodzenia wynikają z problemów z jakością produktu, nasza firma bezpłatnie go wymieni; Jeśli problem jest spowodowany niewłaściwym użytkowaniem lub szkodami ludzkimi przez klienta, nasza firma zapewni płatną usługę wymiany.
