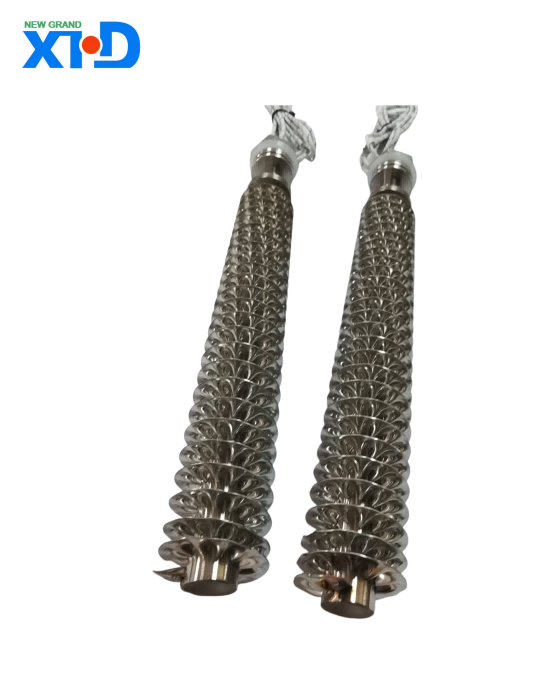

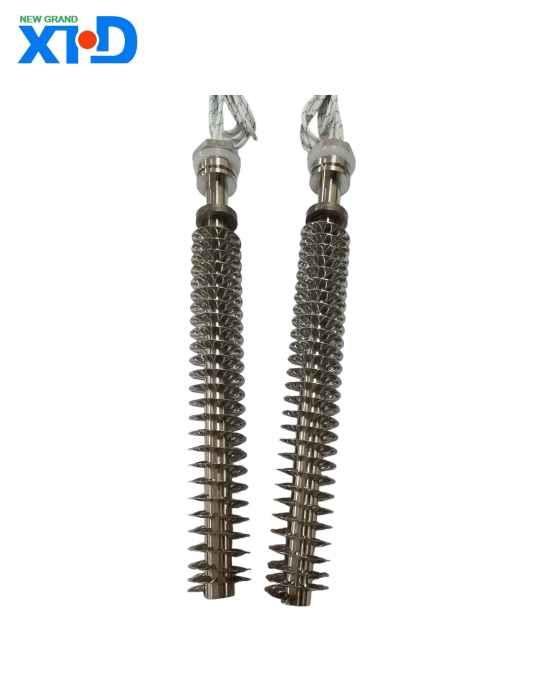

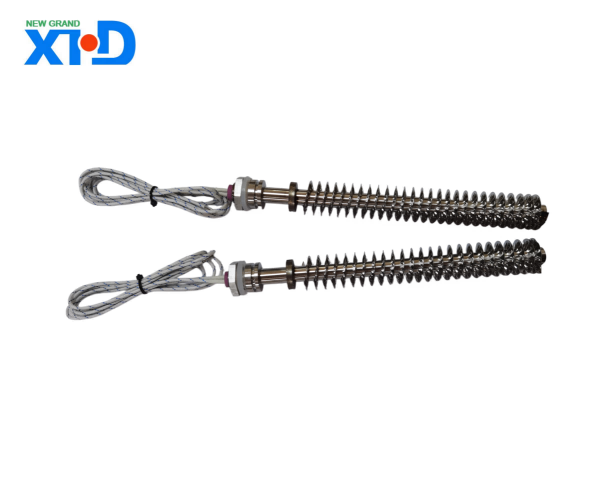

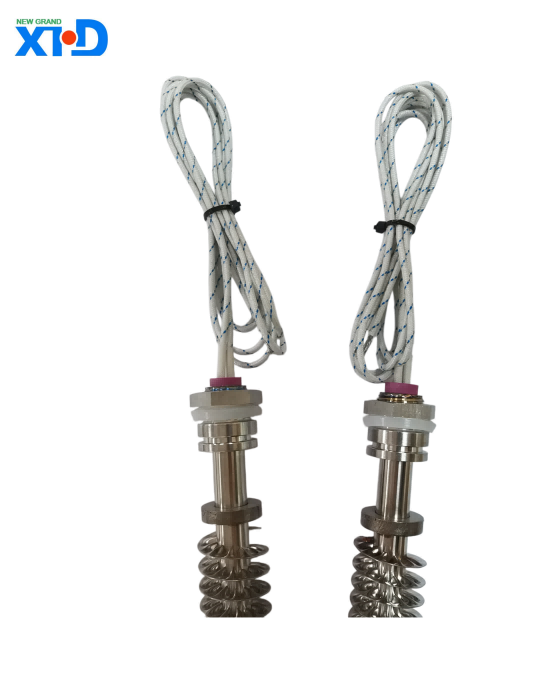

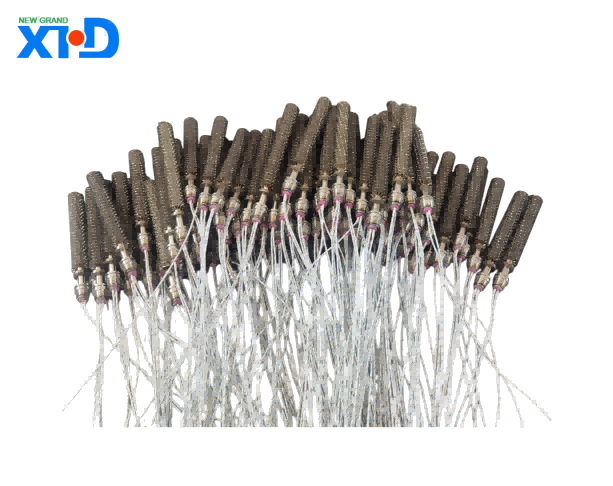

Grzejniki kasetowe z żebrami to element grzejny zaprojektowany specjalnie z myślą o efektywnym przekazywaniu ciepła. Dodanie żeberek odprowadzających ciepło do grzejników kasetowych znacznie poprawia powierzchnię wymiany ciepła i wydajność cieplną. Jest szeroko stosowany w wielu dziedzinach, takich jak ogrzewanie powietrzem, suszenie w piekarniku, HVAC i ogrzewanie w procesach przemysłowych. Produkt charakteryzuje się zwartą konstrukcją, łatwą instalacją i długą żywotnością. Może stabilnie wytwarzać ciepło w złożonych warunkach pracy i spełniać wymagania dotyczące precyzyjnej kontroli temperatury w różnych scenariuszach.
Specyfikacja produktu dla grzejników kasetowych z lamelami
1. Przegląd produktu
Grzejniki kasetowe z żebrami to element grzejny zaprojektowany specjalnie z myślą o efektywnym przekazywaniu ciepła. Dodanie żeberek odprowadzających ciepło do grzejników kasetowych znacznie poprawia powierzchnię wymiany ciepła i wydajność cieplną. Jest szeroko stosowany w wielu dziedzinach, takich jak ogrzewanie powietrzem, suszenie w piekarniku, HVAC i ogrzewanie w procesach przemysłowych. Produkt charakteryzuje się zwartą konstrukcją, łatwą instalacją i długą żywotnością. Może stabilnie wytwarzać ciepło w złożonych warunkach pracy i spełniać wymagania dotyczące precyzyjnej kontroli temperatury w różnych scenariuszach.
2. Podstawowe parametry
（1） Główne parametry strukturalne
Sekcja rury grzewczej: Jako materiał powłoki zastosowano bezszwową rurę ze stali nierdzewnej (opcjonalnie 304/316L), a średnice rur odpowiadają czterem konwencjonalnym specyfikacjom: 8 mm, 10 mm, 12 mm i 16 mm. Rozmiary specjalne można dostosować. Efektywny zakres długości ogrzewania rury grzewczej wynosi od 100 mm do 2000 mm, a długość końca nienagrzewającego jest ustalona na 50 mm, co ułatwia instalację i mocowanie. Wewnętrznie wypełnione sproszkowanym tlenkiem magnezu o dużej gęstości, aby zapewnić dobrą izolację i przewodność cieplną. Elektryczny drut grzejny wykonany jest ze stopu niklowo-chromowego, który ma dużą odporność na utlenianie i może pracować w środowiskach o wysokiej temperaturze przez długi czas.
Sekcja żebra: Materiał żeberek jest zgodny z płaszczem rury grzewczej i jest wykonany ze stali nierdzewnej. Żebra aluminiowe można również dostosować do wymagań. Typ płetwy to uzwojenie spiralne i dostępne są trzy opcje wysokości płetwy: 15 mm, 20 mm i 25 mm. Rozstaw żeberek wynosi 5 mm, 8 mm i 10 mm i można go elastycznie regulować w zależności od wymagań w zakresie wymiany ciepła. Długość pokrycia żeberkami pojedynczej rury cieplnej jest taka sama, jak efektywna długość ogrzewania rury grzewczej, maksymalizując wykorzystanie powierzchni grzewczej w celu poprawy efektywności wymiany ciepła.
（2） Parametry elektryczne
Napięcie i moc: Obsługuje wiele specyfikacji napięcia, w tym jednofazowe 220 V i trójfazowe 380 V, w zakresie mocy od 500 W do 10000 W i można je dostosować do rzeczywistych potrzeb grzewczych. Przy napięciu znamionowym sprawność cieplna produktu może sięgać ponad 90%, co pozwala szybko przekształcić energię elektryczną w energię cieplną i przekazać ją do medium.
Wydajność izolacji: Rezystancja zimnej izolacji produktu wynosi ≥ 500M Ω (500VDC), a rezystancja izolacji gorącej wynosi ≥ 1M Ω (w temperaturze roboczej). Napięcie wytrzymywane izolacji może wytrzymać 1500 V AC/1 minutę bez przebicia lub przeskoku, zapewniając bezpieczeństwo elektryczne podczas użytkowania.
Rezystancja uziemienia: Rezystancja pomiędzy zaciskiem uziemiającym a obudową rury grzewczej wynosi ≤ 0,1 Ω, skutecznie zapobiegając ryzyku wycieku i zapewniając bezpieczeństwo operatorów.
(3) Parametry wydajności
Temperatura pracy: Maksymalna temperatura robocza na powierzchni produktu może osiągnąć 600 ℃, a zakres temperatur adaptacji do środowiska wynosi od -40 ℃ do 450 ℃. Może pracować stabilnie w ekstremalnych warunkach, takich jak wysokie i niskie temperatury.
Dokładność kontroli temperatury: W połączeniu z zewnętrznym sprzętem do kontroli temperatury dokładność kontroli temperatury może osiągnąć ± 1 ℃, spełniając potrzeby precyzyjnych scenariuszy ogrzewania.
Żywotność: W normalnych warunkach użytkowania i konserwacji produkt ma żywotność ≥ 10000 godzin oraz dobrą trwałość i niezawodność.
3. Obowiązujące środowisko
Środowisko średnie: Nadaje się do ogrzewania czystych mediów, takich jak suche powietrze i gazy obojętne. W przypadku stosowania w środowiskach zawierających media żrące, łatwopalne i wybuchowe, należy dostosować specjalne modele produktów do obróbki antykorozyjnej i przeciwwybuchowej.
Środowisko instalacji: Można go instalować w pomieszczeniach takich jak piekarniki, kanały powietrzne, komory grzewcze itp. Metody instalacji obejmują mocowanie kołnierzowe, połączenie gwintowane, wspornik wspornikowy itp. Należy zapewnić dobrą wentylację w pozycji montażowej, aby uniknąć zablokowania żeber przez zanieczyszczenia i wpływającego na efektywność wymiany ciepła.
Warunki środowiskowe: Nadaje się do środowisk o wysokości ≤ 2000 m i wilgotności względnej ≤ 90% (bez kondensacji). Unikaj bezpośredniego użycia w trudnych warunkach, takich jak silne kwasy, zasady i duże zapylenie. Jeśli to konieczne, podjąć środki ochronne.
4. Środki ostrożności dotyczące instalacji i użytkowania
Kontrola przed instalacją: Przed instalacją należy sprawdzić, czy wygląd produktu nie jest zdeformowany, żeberka nie są uszkodzone, a zaciski przewodów nie są poluzowane. Sprawdź, czy parametry produktu odpowiadają wymaganiom dotyczącym napięcia i mocy scenariusza użytkowania.
Wymagania montażowe: Podczas montażu należy zapewnić wystarczającą przestrzeń do odprowadzania ciepła wokół rury grzejnej i żeberek oraz unikać bezpośredniego kontaktu z materiałami łatwopalnymi i wybuchowymi. Kołnierz lub połączenie gwintowe powinny być dobrze uszczelnione, aby zapobiec wyciekom medium. Aby zapewnić bezpieczeństwo elektryczne, zacisk uziemiający musi być niezawodnie uziemiony.
Sposób użycia: Przed uruchomieniem należy sprawdzić, czy obieg medium lub system wentylacji działa normalnie, aby uniknąć poparzeń na sucho i uszkodzenia produktu. Proces nagrzewania powinien przebiegać stopniowo, aby uniknąć nagłych wstrząsów o dużej mocy. Regularnie monitoruj temperaturę i parametry elektryczne podczas użytkowania i natychmiast wyłączaj w celu kontroli, jeśli zostaną wykryte jakiekolwiek nieprawidłowości.
Konserwacja: Regularnie czyść powierzchnię żeber z kurzu i zanieczyszczeń, aby utrzymać je w czystości i zapewnić skuteczność wymiany ciepła. Jeśli produkt nie jest używany przez dłuższy czas, należy go umieścić w suchym i wentylowanym pomieszczeniu, aby uniknąć wilgoci i rdzy.
5, Standardy jakości i certyfikaty
Produkt jest wytwarzany ściśle zgodnie z normą krajową GB/T 23150-2008 „Rurowe elektryczne elementy grzejne” i przeszedł certyfikację systemu zarządzania jakością ISO9001. Niektóre modele specjalne mogą zapewniać międzynarodowe certyfikaty, takie jak CE i UL, aby zapewnić, że jakość produktu spełnia wymagania odpowiednich norm krajowych i zagranicznych.
6, Usługi niestandardowe
W przypadku specjalnych scenariuszy użytkowania i wymagań można świadczyć usługi dostosowane do indywidualnych potrzeb, obejmujące rury grzewcze i żebra o specjalnych rozmiarach, osłony i żebra z różnych materiałów, specjalne kombinacje napięć i mocy, obróbki antykorozyjne i przeciwwybuchowe itp. Produkty niestandardowe wymagają wcześniejszego przekazania parametrów technicznych i wymagań oraz potwierdzenia przed produkcją.
